Практическое подтверждение заявленной изготовителем продолжительности эксплуатации устройств ТЕРМОХРОН

Вопрос о продолжительности срока службы логгеров iButton семейства DS1921G/Z/H, т.е. о реальном ресурсе эксплуатации этих устройств с неизвлекаемыми источниками питания, всегда являлся наиболее актуальным для пользователей (подробнее см. здесь). Изготовитель изначально ограничивал этот параметр 1,2 миллионами измерений, при условии нахождения регистратора в льготном режиме эксплуатации, регламентируемом определённым перечнем правил. Причём в документации на эти регистраторы приведены различные варианты, оценки и даже функции ожидаемых предельных сроков эксплуатации в зависимости от двух основных факторов – регистрируемой температуры и используемой частоты регистрации. При этом получалось, что, если логгер фиксирует значения с интервалом большим 3 минут, в диапазоне температур от -10°C до +40°C, то время «жизни» регистратора сравнимо со временем «жизни» его элемента питания (~8…9 лет). Однако этот регламентируемый ресурс, до сих пор не мог быть объективно подтверждён, экспериментальными испытаниями, поскольку для его выработки необходимо достаточно продолжительное время (несколько лет). Поэтому ресурс для логгеров iButton регламентировался именно, как расчётный параметр. И вот теперь, когда с момента появления первых вариантов логгеров iButton прошло уже около 15 лет, можно говорить о реальных эмпирических значениях этого параметра. Безусловно, такие цифры жёстко связаны с конкретными задачами, решаемыми с помощью подобных регистраторов. Однако, НТЛ "ЭлИн", начиная с 2000 года, работала с громадным числом пользователей регистраторов модификаций DS1921G-F5, DS1921H-F5 и DS1921Z-F5. При этом нередко сотрудники лаборатории имели доступ к данным, накопленным такими регистраторами. Поэтому сегодня можно представить некоторый набор объективных фактов, подтверждающих исключительную надёжность логгеров семейства DS1921#, при условии строго соблюдения правил их эксплуатации:

  1. Компания «Молочное дело» использует логгеры модификации DS1921G-F5 изготовления 2005, 2007, 2009 годов, эксплуатируя их в диапазоне температур 0°C до +35°C, в режиме непрерывной регистрации температуры с частотой 1 раз в минуту, заполняя память регистраторов по алгоритму кольцевого буфера (подробнее см. здесь). В середине 2014 года многие из таких логгеров ещё продолжали работать в непрерывном режиме регистрации уже после исполнения ими 2,5 и даже 3,2 миллионов отсчётов.

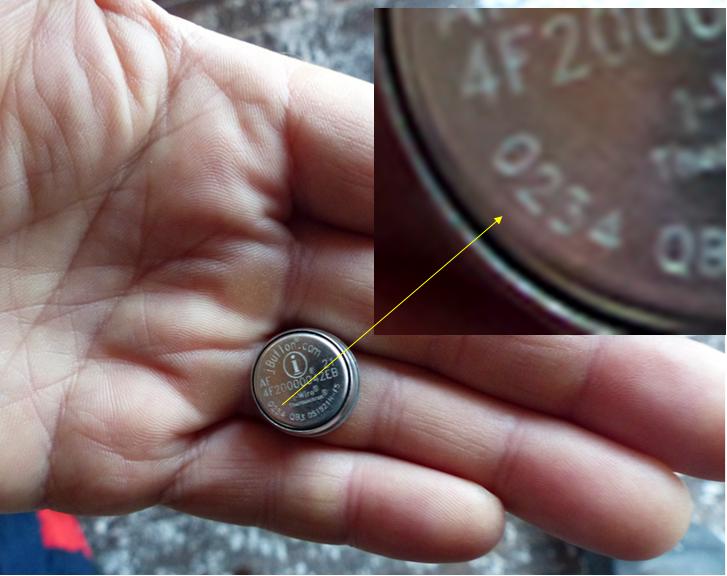

  2. Регистраторы модификации DS1921H-F5 эксплуатируемые Пермским Региональным Отделением Федерации закаливания и спортивного зимнего плавания России, возглавляемым Хоруженко Виталием Григорьевичем, используются для периодической регистрации температуры ядра моржей в ходе их заплывов (подробнее см. здесь). Периодичность их использования – 10…20 раз в год. При этом такие логгеры, в ходе накопления данных, находятся в агрессивной среде человеческого желудка, где с частотой регистрации или 1, или 2, или 5, или 10 минут, на протяжении от нескольких часов до 2…3 дней фиксируют температуру тела моржа. В период между исполнениями сессий регистрации (т.е. между заплывами) логгеры консервируются (запрет регистрации и работы часов). Примечательно, что в конце 2013 года у моржей оставались функциональны отдельные "таблетки" с датой изготовления 22…34 неделя 2002 года. Т.е. они были работоспособны более 12 лет!!!

  3. Используя показания логгеров модификации DS1921G-F5, предварительно размещённых внутри продукта, можно отследить температурные поля, а также динамику изменения температуры, рабочих камер термической обработки пищевой продукции. На МПЗ Царицыно с 2003 года именно таким образом производится перестройка работы варочных камер для изготовления колбасной продукции (подробнее см. здесь). Периодичность проведения процедур перестройки камер – 1 раз в две-три недели. Продолжительность каждой такой процедуры – от 7 до 9 часов. Частота регистрации – 1 минута. В ходе подобных процедур отслеживаемая температура меняется в диапазоне от +10°C до +80°C. В период между исполнениями процедур перестройки камер логгеры консервируются. И при таком режиме эксплуатации в среднем логгеры «живут» от 22 до 28 месяцев.

  4. Одно из предприятий Росрезерва РФ посредством трёх логгеров модификации DS1921G-F5, изготовленных на 12 неделе 2004 года, и дублирующих работу друг друга, осуществляло продолжительный контроль режима хранения пищевых продуктов в холодильных камерах при температуре 25°C … 30°C. Частота регистрации составляла – 255 минут. В таком режиме эксплуатации логгеры в среднем проработали чуть меньше 6 лет.

  5. МагаданНИРО с 2004…2005 годов эксплуатирует регистраторы модификаций DS1921G-F5 и DS1921Z-F5, установленные в защитные капсулы Thermochron protector, для мониторинга температуры на больших океанских глубинах. Только в середине 2016 года специалисты Института сообщили нам, что поскольку «…с начала эксплуатации части наших регистраторов (таблеток) уже прошло 8-10 лет, их батареи разрядились…».

Все эти примеры наглядно доказывает, что от того, как именно эксплуатируются "таблетки"-логгеры, напрямую зависит продолжительность срока эксплуатации регистраторов. Если пунктуально соблюдать правила эксплуатации, то логгеры iButton с неизвлекаемыми источниками питания могут служить без проблем на протяжении очень продолжительного периода (8-9 лет и более).
