А.13 Каков точный химический состав элементов корпуса устройств ТЕРМОХРОН?

Поскольку устройства ТЕРМОХРОН относятся к семейству микросхем iButton и поэтому упаковываются в корпуса F5 can (ранее этот корпус обозначался, как MicroCAN модификации F5), то для ответа на этот вопрос следует обратиться к документу "DS19xx iButton Reliability Report", в котором содержится наиболее полная информация об особенностях их конструкции и физических свойствах. В главе 2.0 под названием "DS19xx Touch Memory Family Characteristics" этого документа, как раз обсуждаются вопросы, связанные с особенностями химического состава элементов корпуса MicroCAN. Перевод этой главы, выполненный специалистами НТЛ "ЭлИн", представлен в следующем ниже файле. Интересно, что именно этот документ предоставлялся, в том числе, при получении российских гигиенических сертификатов на устройства ТЕРМОХРОН. Такие сертификаты, представляющие собой Санитарно-эпидемиологические заключения, выдавались Роспотребнодзором РФ на устройства ТЕРМОХРОН дважды. Первый раз на срок с 2002 года по 2007 год, а затем на срок с 2007 года по 2012 год. Эти документы подтверждали полную биологическую и химическую инертность материалов, из которых изготовлены корпуса, в которые упакованы устройства ТЕРМОХРОН. Однако в связи с вступлением в 2010 году России в Таможенный союз практика выдачи подобных Санитарно-эпидемиологических заключений была прекращена, а действие уже выданных подобных документов было прекращено..
Развивая собственное производство в рамках принятой компанией программы Environmental Management & Materials Information (EMMI) в соответствии с Директивой Евросоюза 2002/95/ЕС от 07.06.2002 г. "Ограничение на опасные вещества" (RoHS-Restriction of Hazardous Substances), Maxim Integrated перешла на перспективные бессвинцовые RoHS-технологии изготовления микросхем iButton и аксессуаров для их поддержки. Поэтому все поставляемые с середины 2007 года устройства ТЕРМОХРОН отвечают требованиям RoHS, но в качестве исключения все-таки содержат свинец. Т.е. при пайке плат электронной схемы любого устройства ТЕРМОХРОН используется оловянно-свинцовый припой. Но все места пайки находятся при этом внутри герметичного корпуса и конечный пользователь к местам пайки доступа не имеет. Доступ к элементам конструкции регистратора содержащим свинец появляется только при разрушении (разборке) устройства ТЕРМОХРОН. Однако в этом случае его полноценная эксплуатация невозможна.
Для версий микросхем iButton без содержания свинца в конце обозначения изделия добавляется знак "+", если же устройство iButton отвечает всем требованиям RoHS, но все-таки содержит свинец в качестве исключения, то добавляется знак "#".
Любые, выпускаемые начиная 2007 года устройства ТЕРМОХРОН, содержат свинец в качестве исключения и имеют обозначения: или DS1921G-F5#, или DS1921Z-F5#, или DS1921H‑F5#, а при гравировке на корпусе устройства соответственно маркировку: или DS1921G#F50, или DS1921Z#F50, или DS1921H#F50.
Получить точную информацию о наличии тех ли иных материалов и их количествах в составе любой из микросхем, поставляемых компанией Maxim Integrated, можно на специализированной web-странице Lookup Lead-Free/RoHS Products and Content Data . Для этого необходимо лишь ввести в особом поле {Part Number} обозначение интересующего устройства, а затем выбрать точный тип его исполнения.

Файл Содержание
Размер
Дата
iBRR_2
Перевод Главы 2 из документа "DS19xx iButton Reliability Report" от Dallas Semiconductor Corp. (НТЛ "ЭлИн", Rus.).
74 K
16.07.03
certif-1
certif-2

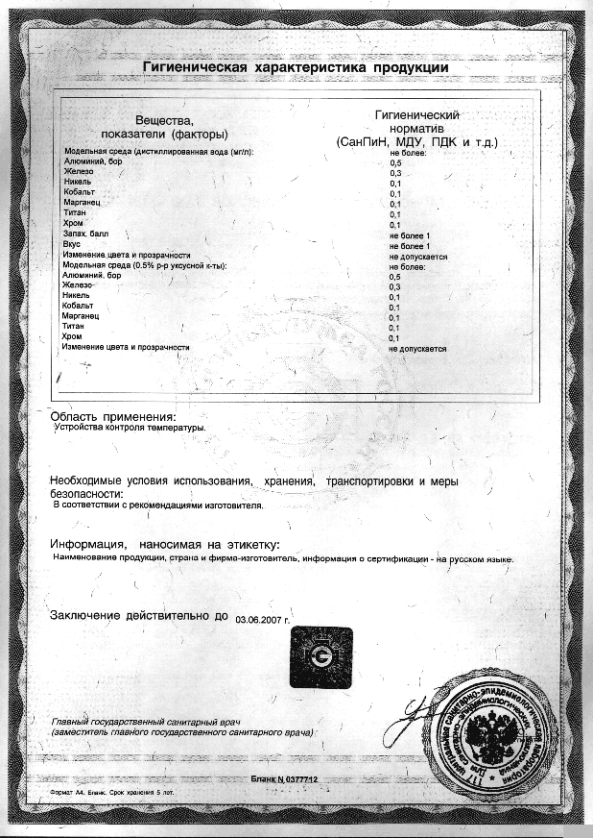

Копия cанитарно-эпидемиологического заключения заключения 2002-2007 года
317 K
217 K
08.07.03
cert_med_color1
cert_med_color2

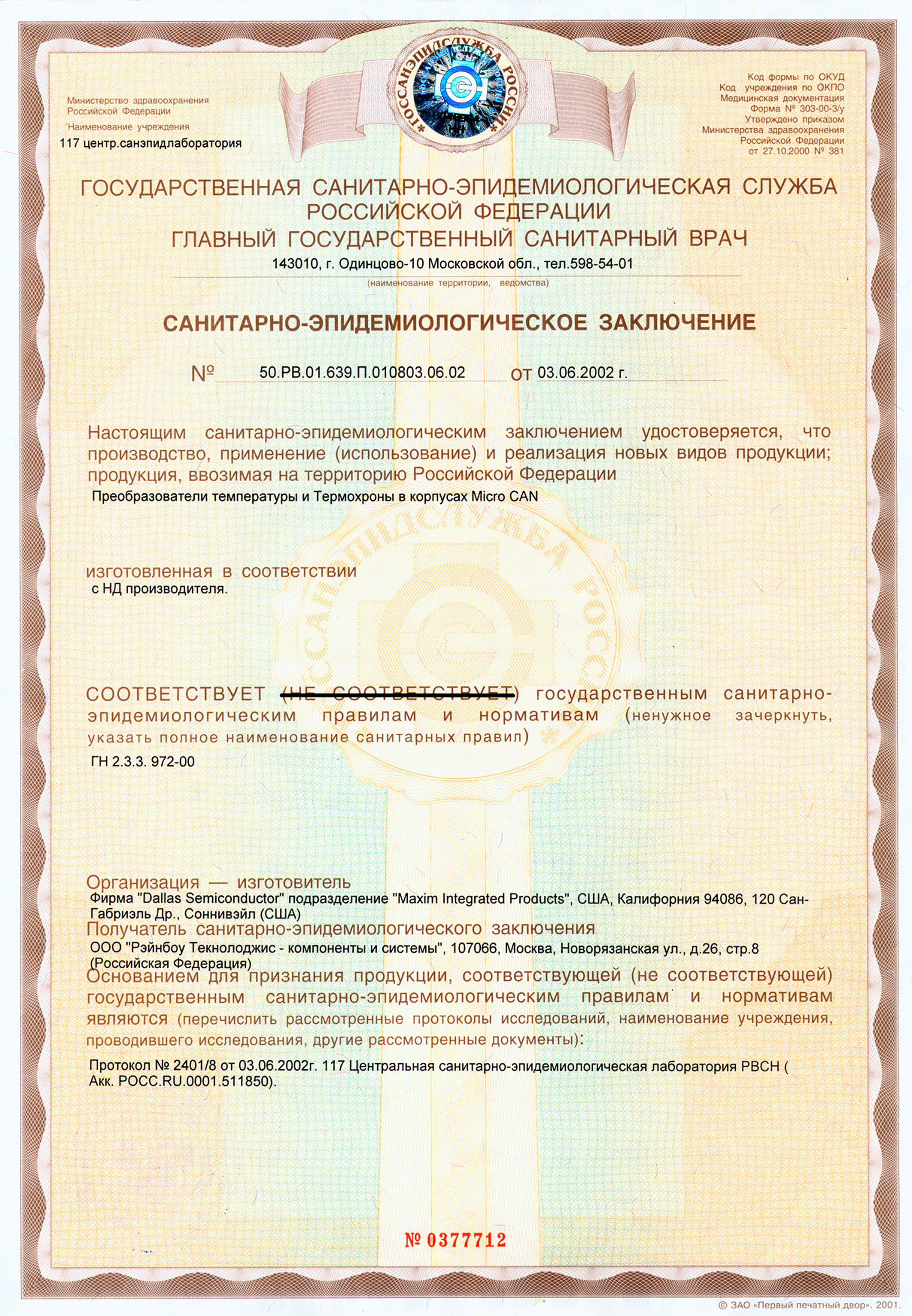

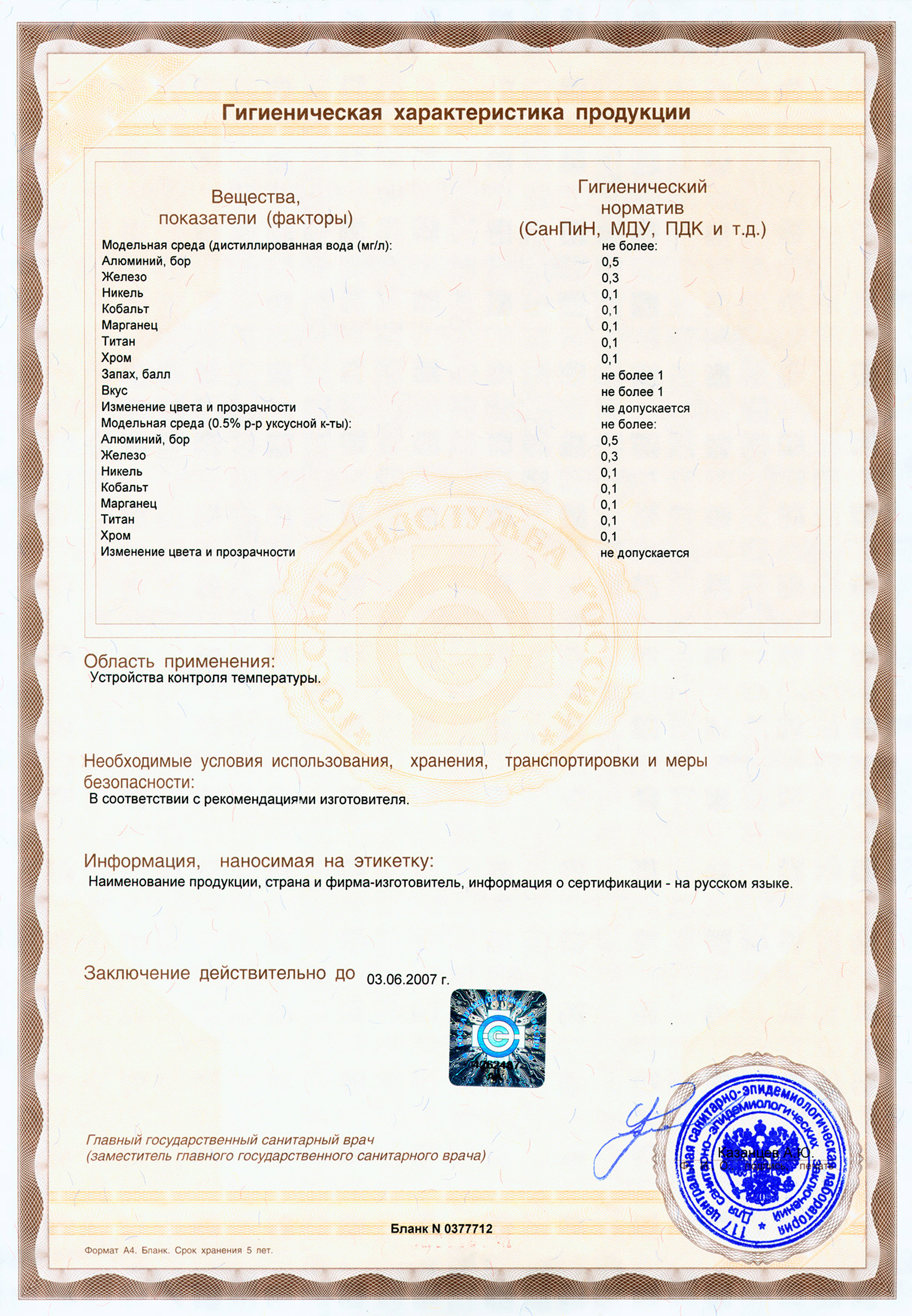

Копия cанитарно-эпидемиологического заключения заключения 2002-2007 года (300 dpi)
3,6 M
2,4 M
29.09.03
c1
c2

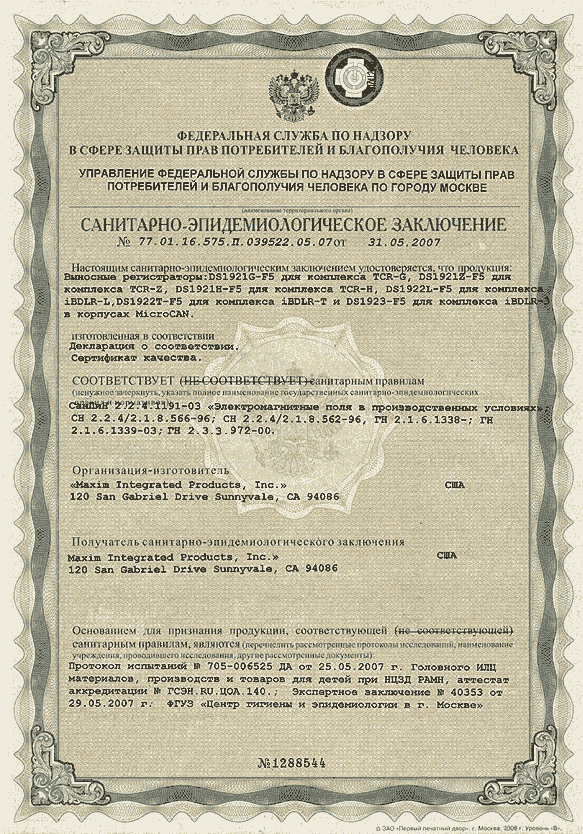

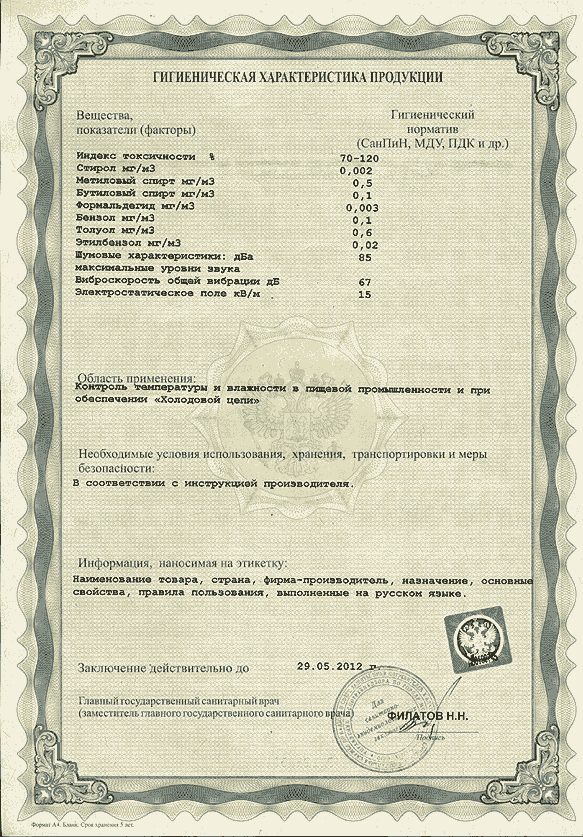

Копия cанитарно-эпидемиологического заключения заключения 2007-2012 года
143 K
130 K
13.06.07
c1_300
c2_300

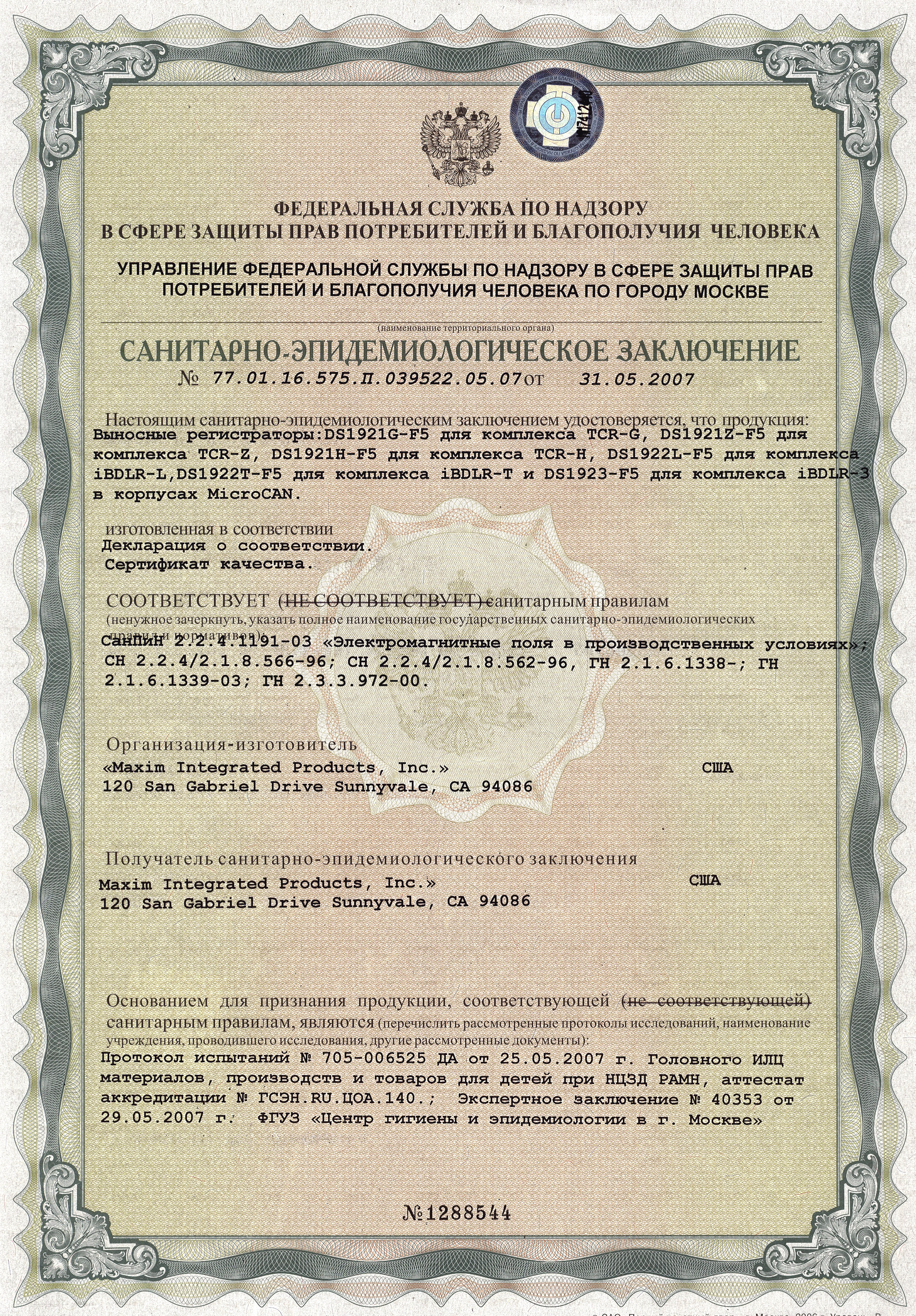

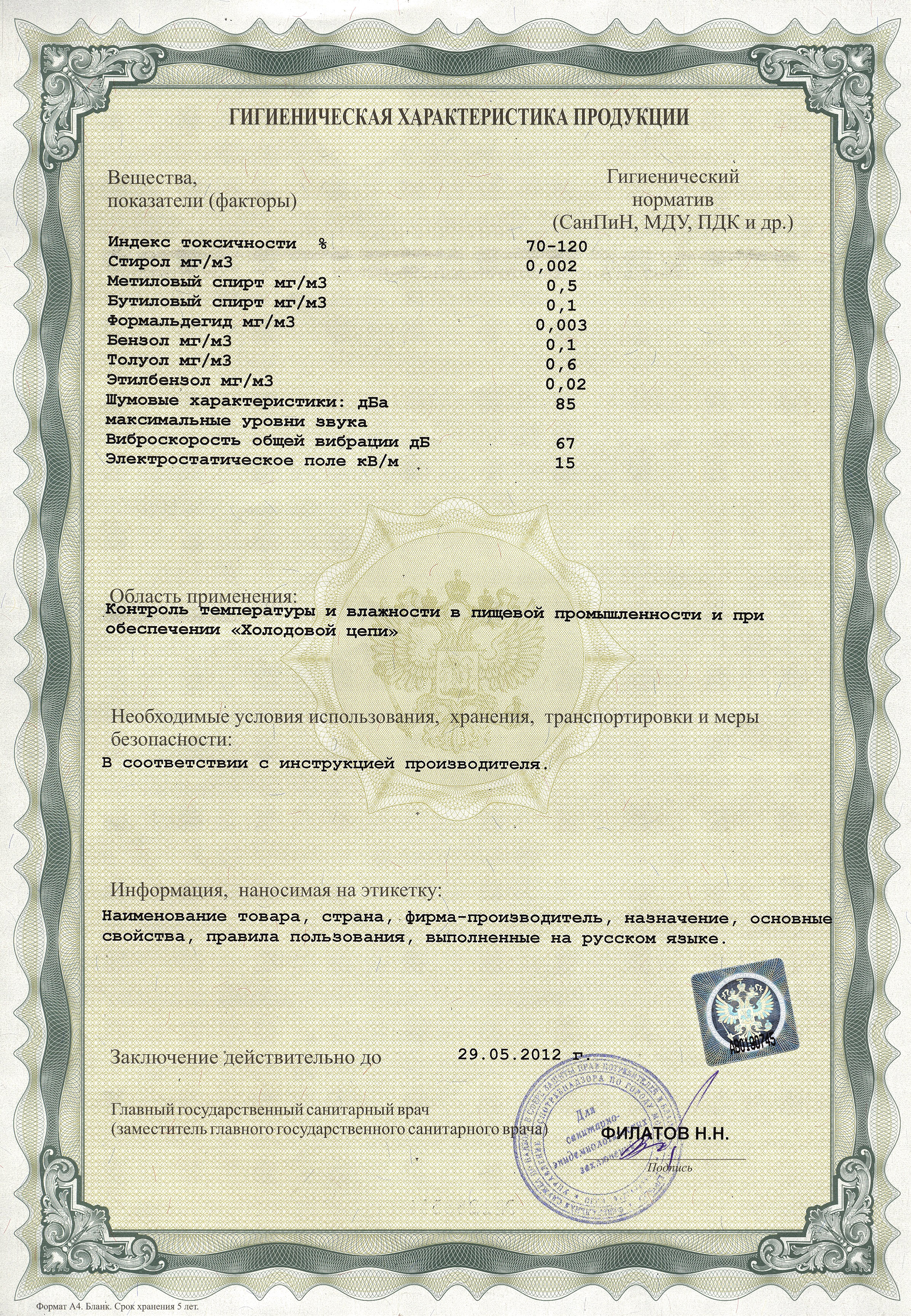

Копия cанитарно-эпидемиологического заключения заключения 2007-2012 года (300 dpi)
7,15 M
5 M
13.06.07
