Схемы эксплуатации регистраторов iBDL с использованием средств поддержки от НТЛ "ЭлИн"

Стационарный персональный компьютер
Ноутбук
Транспорт данных
Для всех приборов НТЛ "ЭлИн"

Схемы эксплуатации отдельных регистраторов iBDL условно можно разделить на две группы.

К первой группе схем эксплуатации относится схема сопровождения регистраторов iBDL, которые имеют разъёмное крепление (см., например, раздел "Способы крепления защищенных регистраторов iButton"), т.е. их в любой момент можно снять и переместить непосредственно к стационарному средству поддержки. Такой подход возможен, только если его реализация удобна пользователю, и если есть уверенность в том, что регистрируемые логгером данные не будут сфальсифицированы кем-либо (например, благодаря перемещению легкоснимаемого "таблеточного" термологгера или устройства ГИГРОХРОН из назначенной пользователем контрольной точки в среду с легальной температурой или влажностью).

Стационарный персональный компьютер

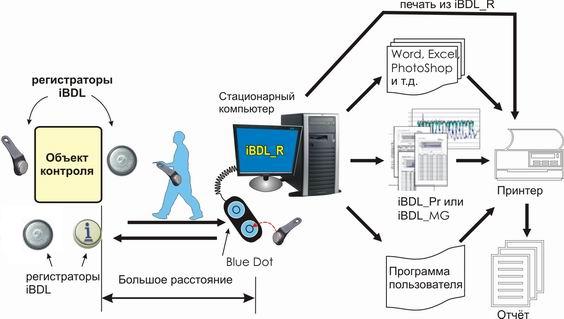

В случае применения схемы эксплуатации, связанной с возможностью свободного перемещения регистраторов iBDL для их обслуживания, достаточно только комплекса iBDLR, который реализует полномасштабную поддержку таких логгеров (т.е. выполняет ЛЮБЫЕ операции по их обслуживанию) и может быть легко организован на базе любого стандартного персонального компьютера. Основой этого комплекса является программа iBDL_R.

Реализация такой схемы эксплуатации регистраторов iBDL требует от пользователя выполнения следующей последовательности шагов:

Шаг 1:
Все эксплуатируемые "таблетки" или самописцы iBDL перемещаются непосредственно к стационарному компьютеру, на базе которого реализован комплекс iBDLR. Затем, поочерёдно сопрягая один за другим логгеры с приёмным зажимом Blue Dot или щупом типа DS1402RP8 комплекса, можно задать требуемые значения установочных параметров предстоящей рабочей сессии для каждого из регистраторов iBDL.
Шаг 2:
Затем все логгеры возвращаются к местам их установки и закрепляются тем или иным способом каждый в своей назначенной контрольной точке (см. раздел "Способы крепления защищенных регистраторов iButton"), где в соответствии с заданными установочными параметрами отрабатывают сессию по регистрации данных.
Шаг 3:
После окончания времени экспозиции, связанной с накоплением "таблетками" iBDL или самописцами iBDL данных, они извлекаются из контрольных точек и вновь перемещаются к стационарному компьютеру, оснащённому комплексом iBDLR. Теперь поочерёдно сопрягая логгеры один за другим с приёмным зажимом Blue Dot или щупом типа DS1402RP8 комплекса, можно считать показания, накопленные в памяти каждого из регистраторов iBDL.
Шаг 4:
Как правило, вслед за этим следует процедура обработки полученных результатов. Она может быть выполнена следующими способами:
  • Графическое изображение считанной из регистратора iBDL информации, формируемое комплексом iBDLR на экране дисплея компьютера, может быть либо непосредственно выведено на печать, либо передано через промежуточный буфер Clipboard в любую из сервисных программ, которые обеспечивают работу с графическими образами, например, WinWord, CorelDRAW, PhotoShop, WinPaint и т.д. После чего графическое изображение можно отредактировать (например, изменить его размеры, подрисовать дополнительные графические элементы (стрелки, выноски), вставить поясняющие надписи и т.п.) и распечатать, пользуясь средствами выбранного сервисного программного пакета.
  • С помощью программы iBDL_R выполняется сохранение данных, считанных из памяти регистраторов iBDL, в виде текстовых файлов данных, дальнейшая обработка которых производится с помощью специализированных программ подготовки отчётов. Причём программы генераторов отчётов iBDL_Pr обеспечивают подготовку документов с информацией, зарегистрированной одним логгером. Если же необходимо сопоставить результаты, зафиксированные в буферах последовательных отсчётов нескольких регистраторов iBDL, используются программы генераторов графиков iBDL_MG.
  • Благодаря возможностям программы iBDL_R по архивированию данных информация, считанная из памяти регистраторов iBDL, сохраняется в виде кодовых или текстовых файлов данных После чего пользователь с помощью оригинального продукта собственной разработки выполняет преобразование таких файлов данных, в соответствии с особенностями конкретной решаемой им в данный момент задачи.
Шаг 5:
Далее пользователь, не разрывая информационной связи между отдельным регистратором iBDL и комплексом iBDLR, сразу вслед за считыванием данных, накопленных в памяти логгера, вновь задаёт требуемые значения установочных параметров следующей рабочей сессии для каждого из регистраторов или останавливает процесс регистрации с целью вывода логгера из эксплуатации.
Шаг 6:
После этого все шаги описанного алгоритма повторяются, начиная с Шага 2.

Точно такая же схема эксплуатации регистраторов iBDL реализуется при эксплуатации комплекса iBDLFG. Единственное, при этом невозможно выполнить Шаг 1 и Шаг 5 изложенного выше алгоритма, поскольку комплекс iBDLFG обеспечивает только чтение информации из памяти регистраторов iBDL. Однако значительно более низкая цена этого средства поддержки делает его применение привлекательным в задачах, не требующих перезапуска регистраторов iBDL. Например, когда необходимо снабдить постоянного партнера, компаньона или смежника эффективным недорогим инструментом, наглядно подтверждающим качество выполненной доставки. А перезапуск или запуск эксплуатируемых регистраторов iBDL с новыми значениями установочных параметров при применении комплекса iBDLFG можно выполнять периодически посредством или комплекса iBDLR, или в соответствии с условиями предлагаемой НТЛ “ЭлИн” программы «Бюджетный мониторинг».

Ко второй группе схем эксплуатации регистраторов iBDL относятся все остальные существующие схемы обслуживания. Эти схемы применяются в тех случаях, когда логгеры территориально удалены от стационарного компьютера и для их сопровождения необходимо использовать те или иные специальные мобильные средства. Такие причины применения мобильных средств поддержки регистраторов iBDL возникают при следующих обстоятельствах:

  1. Существует вероятность того, что зарегистрированные логгером данные будут сфальсифицированы. Например, благодаря несанкционированному перемещению легкоснимаемого "таблеточного" регистратора из контрольной точки в среду с легальной температурой или влажностью. В таких случаях применяют антивандальные неразъёмные крепления логгеров (см. раздел "Способы крепления защищенных регистраторов iButton"), и поэтому логгеры невозможно переместить для их обслуживания к стационарному компьютеру.

  2. Условия измерений требуют применения более надёжного, т.е. неразъёмного крепления логгера. Такая ситуация, как правило, связана с использованием регистраторов для контроля параметров движущихся объектов, которые в ходе их эксплуатации подвергаются различным механическим воздействиям: тряскам, вращениям, вибрациям, ускорениям и т.д. Или же в случае, если расположение регистратора iBDL неудобно для периодических его извлечений из назначенной контрольной точки или требует для этих целей больших усилий (например, узкие щели, раковины на большой или наоборот, на малой высоте).

  3. Регламент регистрации данных не допускает прекращения процесса накопления логгерами измерительной информации даже на непродолжительное время, необходимое для его перемещения с целью обслуживания к стационарному компьютерному комплексу iBDLR (например, для считывания накопленных показаний).

  4. Неудобность обслуживания регистраторов iBDL, связанная со следующими причинами:

    • Большая территориальная удалённость требующих обслуживания логгеров от стационарного компьютера с установленным на нём комплексом (например, полевые условия).

    • Регистраторы iBDL территориально рассредоточены не очень широко (далеко), но их много, и каждый из них требует обязательного периодического обслуживания. Например, имеется 10 холодильных камер расположенных на расстоянии 10 м друг от друга, и в каждой из них закреплено по 3 регистратора. Очевидно, что гораздо проще и по времени, и по затраченным усилиям обойти эти логгеры с портативным устройством за один обход, чем снимать и переносить их по одному к стационарному комплексу iBDLR, а затем возвращать в контрольные точки с целью продолжения регистрации.

    • Бесспорно, что периодически повторяющаяся процедура установки (крепления) регистраторов iBDL в строго заданных контрольных точках, назначенных для каждого из них (опираясь при этом, например, на идентификационные номера, выгравированные на "таблетках" iButton или отображённые на этикетках, расположенных на корпусе каждого из самописцев), с последующим периодическим их изъятием для целей считывания накопленных результатов и перезапуска является достаточно трудоемкой. При этом велика вероятность путаницы, особенно в случае большого числа эксплуатируемых логгеров.

Ноутбук

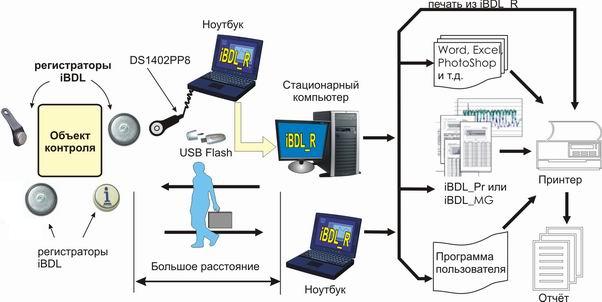

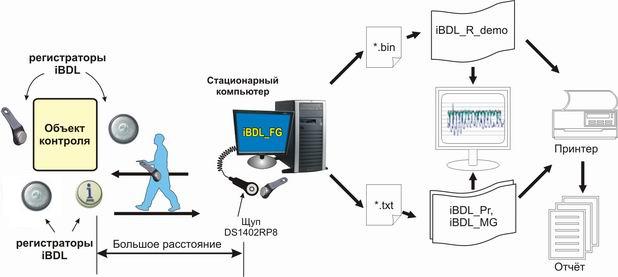

К мобильным средствам обслуживания регистраторов iBDL, в первую очередь, можно отнести переносной персональный компьютер типа ноутбук, если на нём инсталлирован комплекс iBDLR. В этом случае описанная выше схема эксплуатации регистраторов iBDL сохраняется, но уже не логгеры перемещаются пользователем к стационарному средству поддержки, а средство поддержки - ноутбук с установленным комплексом iBDLR - перемещается к каждой контрольной точке, в которой закреплён регистратор iBDL. При этом в качестве приёмного устройства вместо приспособления Blue Dot удобно применять щуп-зонд типа DS1402RP8, который наиболее оптимален для обеспечения контакта с корпусами закреплённых приборов iButton и имитаторами "таблеточного" ввода самописцев iBDL. Используя такой мобильный компьютерный комплекс, пользователь получает возможность полномасштабной поддержки любого территориально удалённого регистратора iBDL, находясь при этом непосредственно рядом с ним. Данные, накопленные каждым логгером, могут быть сохранены в виде кодового или текстового файлов в памяти ноутбука. А после окончания обслуживания всех регистраторов iBDL либо обработаны и распечатаны при подключении этого мобильного компьютера к стационарному принтеру, либо переправлены каким-либо способом (через флэш-память, Bluetooth, Wi-Fi, Ethernet, или специализированный кабель обмена через USB-порт и т.д.) на стационарный компьютер для дальнейшего архивирования и обработки. Однако существеннейшим недостатком подобного подхода являются габариты и вес ноутбука, которые могут создавать значительные трудности при его эксплуатации в качестве основы мобильного средства поддержки.

Однако следует учитывать, что применение коммерческих вариантов исполнения ноутбуков для целей сопровождения регистраторов iBDL, используемых в полевых условиях, имеет существенные ограничения. Они связаны, прежде всего, с трудностями эксплуатации коммерческих моделей этих портативных устройств в жёстких условиях, при активном воздействии окружающей среды (пыль, грязь, мороз, жара, высокая влажность, вибрации, ударные воздействия, электромагнитные поля и т.д.). Для работы в таких условиях необходимо приобретение специализированных нетбуков, защищённых от воздействий влаги и пыли, которые могут работать при низких и высоких температурах, воздействии пылевых и влажностных сред, устойчивых к ударам и вибрациям.

Транспорт данных

Транспортёр iBDLT+ является наиболее рациональным решением для транспортировки результатов, накопленных множеством регистраторов iBDL, которые территориально рассредоточены и/или удалённы от компьютера. Он имеет автономное питание и может функционировать в диапазоне температур от -20°C до +60°С. Информационные копии памяти всех всех логгеров, корпуса которых пользователь коснётся щупом-зондом прибора iBDLT+, будут переписаны в энергонезависимую Flash-память транспортёра. После того, как данные собраны от всех регистраторов iBDL, прибор iBDLT+ подключается к USB-порту компьютера. Затем с помощью специализированной программы iBDL_T+ осуществляется перенос всей накопленной транспортёром информации в память PC для её последующей обработки и подготовки отчётов.

В течение фазы обслуживания регистраторов iBDL, последовательно перемещаясь от одного территориально удалённого логгера к другому, пользователь (обходчик), оснащённый прибором iBDLT+, осуществляет обход регистраторов iBDL. При этом он может не только осуществлять съём и сохранение в памяти транспортёра информационных копий памяти обслуживаемых регистраторов iBDL, но и имеет возможность перезапускать их для отработки следующей сессии, в том числе с новыми значениями установочных параметров. C такой работой может справиться даже обслуживающий персонал, не имеющий высокой квалификации, но оснащённый прибором iBDLT+. После того, как информационные копии от территориально рассредоточенных регистраторов iBDL собраны и содержатся во Flash памяти прибора iBDLT+, они могут быть считаны в виде кодовых файлов данных непосредственно в память компьютера с помощью программы iBDL_T+. Эта операция выполняется уже оператором, обладающим более высокой квалификацией, чем обходчик. После считывания оператором информации из памяти iBDLT+ и подготовки прибора к новому обходу (очистка памяти транспортёра, задание новых значений установочных параметров для перезапуска логгеров), транспортёр может быть передан обходчику для выполнения следующего задания по обслуживанию территориально рассредоточенных регистраторов iBDL. Оператор же производит обработку файлов данных с информационными копиями и формирует отчёты об измерениях, выполненных каждым регистратором iBDL, по сценарию, аналогичному описанному выше (см. <см. Шаг 4 алгоритма эксплуатации с использованием стационарного персонального компьютера).

Бюджетным вариантом транспортёра iBDLT+ является прибор iBDLmT. Он рассчитан на считывание только 3 полных информационных копий памяти регистраторов iBDL, а также реализует любые возможные варианты перезапуска этих логгеров, в том числе, с синхронизацией показаний узла часов/календаря каждого перезапускаемого регистратора.

Для подготовки прибора iBDLmT к обслуживанию регистраторов iBDL он должен быть сопряжён с USB-портом компьютера через 1‑Wire‑адаптер любой модификации. При этом поддержка информационного обмена между прибором iBDLmT и компьютером осуществляется посредством свободно доступной программы iBDL_mT, которая позволяет извлечь из его энергонезависимой памяти данные, считанные транспортёром перед этим непосредственно из памяти регистраторов iBDL, сохранить их в виде кодовых файлов данных, а также задать параметры перезапуска регистраторов iBDL, подлежащих обслуживанию при следующем обходе контрольных точек.

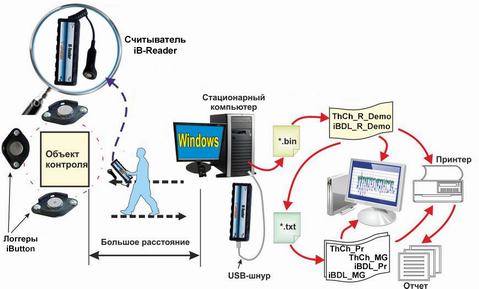

Другим развитием транспортёра iBDLT+ является автономный считыватель данных iB‑Flash выполняющий извлечение и накопление полных информационных копий памяти как регистраторов iBDL, так и устройств ТЕРМОХРОН. При этом результаты мониторинга, считанные из памяти регистраторов с помощью прибора iB‑Flash, сохраняются в виде кодовых файлов данных на таких распространённых носителях информации, как Flash-карты памяти. Для извлечения файлов данных из памяти Flash-карт используются недорогие картридеры, подключаемые к компьютеру через USB-интерфейс. Помимо каталогов для хранения файлов данных, извлечённых прибором iB-Flash из памяти регистраторов iBDL, его Flash-карта содержит также демонстрационную программу iBDL_R_Demo. Поэтому данные, считанные из файла, содержащего копию памяти последнего обслуженного считывателем iB-Flash регистратора iBDL, будут сразу наглядно отображены на экране любого компьютера, к USB-порту которого подключён картридер с Flash-картой, даже если этот компьютер не оснащён никакими программами поддержки технологии iBDL. Такая возможность чрезвычайно удобна, например, если необходимо подтвердить качество доставки продукта компаньону или смежнику именно на его компьютере, считав результаты мониторинга из памяти регистраторов iBDL, неразъёмно закреплённого в кузове, в контейнере, в вагоне, в фуре и т.д.

Следует учитывать, что приборы iB‑Flash и iBDLmT могут работать только в льготных условиях эксплуатации при минимальном воздействии пыли и влаги. Причём iB-Flash обеспечивает лишь съём накопленных регистраторами данных, и не может выполнять каких-либо иных действий по поддержке этих устройств (например, их перезапуск на отработку новой сессии, синхронизацию узла часов/календаря логгера и т.д.).

Для всех приборов НТЛ "ЭлИн"

В заключение необходимо отметить, что организация эксплуатации всех приборов от НТЛ "ЭлИн" (транспортёров, считывателя, трансивера) подразумевает обязательное предварительное задание параметров процесса регистрации всех обслуживаемых ими регистраторов iBDL. Первый раз эта операция может быть выполнена только с помощью комплекса iBDLR или в соответствии с условиями предлагаемой НТЛ “ЭлИн” программы «Бюджетный мониторинг» непосредственно перед установкой (креплением) логгеров на объекте. После того как регистраторы iBDL подготовлены таким образом, они размещаются в местах, требующих мониторинга, и могут в большинстве случаев впредь перезапускаться на новую сессию уже с помощью автономных приборов от НТЛ "ЭлИн". Однако периодичность процедур детекции фактов нарушения контрольных пределов, индикации фиксируемых параметров и съёма накопленной информации, а также очерёдность перезапуска логгеров, обслуживаемых приборами от НТЛ "ЭлИн", должна быть строго синхронизирована с выбранными для каждого из них значениями установочных параметров.
