Комплекс iButton Data Logger Revisor (iBDLR)

Комплекс iBDLR обеспечивает полный цикл обслуживания регистраторов iBDL любых модификаций. Подключив к собственному компьютеру вспомогательные аппаратные компоненты, входящие в состав комплекса, и установив на нём специализированное программное обеспечение, управляющее их работой, пользователь получает возможность полномасштабной поддержки регистраторов iBDL на всех этапах их эксплуатации. Комплекс позволяет задавать значения установочных параметров регистраторов iBDL, которые определяют особенности их работы в следующей сессии, запускать и останавливать сессию, считывать из памяти логгеров накопленные результаты, а также выполнять их коррекцию, визуализацию, распечатку и архивирование для дальнейшей обработки. Кроме того, комплекс обеспечивает взаимодействие с транспортными "таблетками", используемыми при эксплуатации мобильных средств поддержки регистраторов iBDL, поставляемых НТЛ "ЭлИн". Информационные копии, считанные из памяти регистраторов iBDL мобильными или сетевыми средствами, поставляемыми НТЛ "ЭлИн", и транспортированные затем в память компьютера в виде кодовых файлов данных специального формата, также могут быть обработаны, визуализированы и конвертированы в файлы иного формата программными средствами комплекса iBDLR.

Комплекс iBDLR включает следующие основные компоненты:
  • Один из регистраторов iBDL, модификацией которого определяется тип поставляемого комплекса, в соответствии с нижеследующей Таблицей:
Комплектация комплексов iBDLR  регистраторами iBDL
Обозначение типа комплекса Обозначение регистратора входящего в состав комплекса Функции, выполняемые регистратором iBDL
iBDLR-L DS1922L-F5 “Таблетка”-термограф с диапазоном регистрации от -40°C до +85°C
iBDLR-T DS1922T-F5 “Таблетка”-термограф с диапазоном регистрации от 0°C до +125°C
iBDLR-TE DS1922E-F5 “Таблетка”-термограф с диапазоном регистрации от +15°C до +140°C
iBDLR-F DS1922F# Термограф для автоклава с диапазоном регистрации от +15°C до +140°C
iBDLR-3 DS1923-F5 (устройство ГИГРОХРОН)

“Таблетка”-термогигрограф с эксплуатационным температурным диапазоном от -20°C до +85°C и диапазоном регистрации относительной влажности от 0%RH до 100%RH (RH=±5%RH)

iBDLR-LS iBDL-LS Самописец-термограф с диапазоном регистрации от -40°C до +85°C
iBDLR-HS iBDL-HS Самописец-термогигрограф: -40…+85°C, 0…100 %RH
(RH=±3,5%RH)
iBDLR-600 iBDL-600 Термографы с выносными зондами на базе интегральных датчиков
iBDLR-N iBDL-N#* Самописец нормализованного сигнала
iBDLR-B iBDL-B#* Самописец биполярного сигнала
iBDLR-R iBDL-R#* Самописец на базе платинового термометра
iBDLR-P iBDL-P#* Самописец сигнала от термопары
iBDLR-E iBDL-E#* Самописец событий
iBDLR-0

Поставляется без регистратора.
Комплектуется аппаратными элементами сопряжения регистраторов iBDL с компьютером/p>

* - где символ '#' - это обозначение одной из подмодификаций самописца iBDL.
  • Адаптер типа ML94S для информационного обмена между регистраторами iBDL и USB-портом стационарного персонального компьютера или ноутбука.
  • Приёмное приспособление для сопряжения защищённых регистраторов iBDL с адаптером:
    • или зонд типа DS1402D-DR8 (или по-другому Blue Dot), обеспечивающий сопряжение “таблетки”-регистратора iBDL с адаптером типа ML94S,
    • или щуп типа DS1402RP8, удобный при сопряжении стационарно закрёпленных территориально удалённых "таблеток" iButton или самописцев iBDL с адаптером типа ML94S для USB‑порта портативного компьютера (ноутбука).
  • Универсальный держатель типа DS9093N для устройств iButton - 1 шт. (поставляется только в составе комплексов с "таблетками" iBDL).
  • Щуп-переходник типа DS1402BP8, расширяющий функции зонда Blue Dot до функций, реализуемых щупом DS1402RP8 (поставляется только в составе комплексов поддержки самописцев iBDL, укомплектованных зондом DS1402D-DR8).
  • Комплекс iBDLR любого типа позволяет осуществлять полномасштабную поддержку любого числа регистраторов iBDL любых модификаций, приобретенных отдельно от комплекса iBDLR (т.е. не только тех регистраторов iBDL, которые входят в состав поставляемого комплекса, но и любых иных логгеров этого типа).

    Комплексы iBDLR модификаций iBDLR-L, iBDLR-T, iBDLR-TE, iBDLR-3, зарегистрированы в Государственном реестре средств измерений под №31926-12 и допущены к применению на территории Российской Федерации. Свидетельство‑RU.C.32.004.A‑№‑45747.

    Комплексы iBDLR модификаций iBDLR‑LS, iBDLR‑HS, iBDLR‑600, iBDLR‑B, iBDLR‑N, iBDLR‑P, iBDLR‑R, iBDLR‑E, зарегистрированы в Государственном реестре средств измерений под №36844-08 и допущены к применению на территории Российской Федерации. Сертификат‑RU.C.32.010.A‑№30474.

    Поскольку комплексы iBDLR внесены в Госреестр СИ РФ, возможна их поверка.

    Программа iButton Data Logger Revisor (iBDL_R)

    Программа iButton Data Logger Revisor (далее просто iBDL_R) является неотъемлемой частью комплексов iBDLR, которые обеспечивают полный цикл обслуживания регистраторов iBDL. Используя программу iBDL_R, пользователь имеет возможность:

    • задать желаемые значения установочных параметров с целью организации нового процесса регистрации логгером контролируемой величины для одноканальных регистраторов iBDL или обеих контролируемых величин для двухканальных регистраторов iBDL, в том числе в режиме группового автозапуска;
    • произвести ревизию регистров и контроль состояния узлов регистратора iBDL;
    • восстановить индивидуальные значения наиболее важных параметров конфигурации регистратора iBDL после критического сбоя питания;
    • задать пароли для защиты ресурсов чтения памяти и/или изменения конфигурационных регистров обслуживаемого регистратора iBDL;

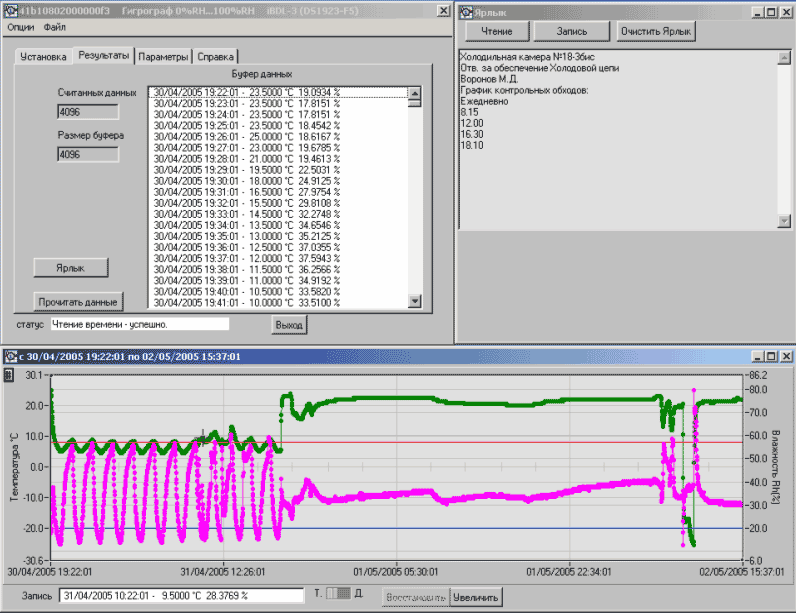

    • считать из памяти регистратора iBDL собранную и сохранённую им информацию и выполнить коррекцию и компенсацию погрешностей, а затем визуализировать полученные данные в форме таблиц или графиков, распечатать графические изображения на принтере;
    • считать, редактировать и сохранять ярлык (содержимое дополнительной пользовательской памяти регистратора iBDL);
    • сохранить и/или переслать на заранее определённые Интернет-ресурсы собранную регистратором iBDL информацию в виде текстового, бинарного или защищённого шифрованного файла для её дальнейшего хранения, транспортировки, анализа и обработки с помощью стандартных программных средств (например, Microsoft Exсel, OpenOffice.org и т.д.), в том числе в режиме группового автосохранения;
    • максимально эффективно законсервировать регистратор iBDL в случае его простоя (временного вывода из эксплуатации);
    • выполнить визуализацию информации из бинарных или защищённых файлов данных, ранее сохранённых с использованием этого же комплекса, или сохранённых в виде бинарных файлов данных любыми другими поставляемыми НТЛ "ЭлИн" средствами поддержки регистраторов iBDL, а также архивировать такую информацию в виде текстовых файлов данных (в том числе в режиме группового преобразования);
    • формировать и сохранять на жёстком диске компьютера и/или переслать на заранее определённые Интернет-ресурсы файлы установок, необходимые для удалённого перезапуска устройств ТЕРМОХРОН посредством поставляемых НТЛ "ЭлИн" средств поддержки (в том числе: приборов iB-MT, комплекса iBRCG);
    • осуществлять поддержку регистраторов iBDL, соединенных в сеть проводной 1‑Wire‑магистралью линейной структуры, по схеме "точка"‑"точка" (т.е. в каждый отдельный момент времени доступен только один логгер-абонент сети), реализуя поочерёдное полномасштабное обслуживание одного из множества логгеров-абонентов, подключённых через адаптер комплекса к компьютеру в соответствии с положениями сетевого 1‑Wire‑интерфейса.

    Программа iBDL_R предназначена для работы в операционных средах Windows XP/7/8.

    Для работы программы iBDL_R необходимо подключить к одному из USB‑портов компьютера адаптер комплекса , снабжённый либо приёмным устройством типа DS1402D-DR8 (Blue Dot),либо щупом типа DS1402RP8. Программа iBDL_R может функционировать только с легальным адаптером производства НТЛ "ЭлИн", входящим в комплект поставки конкретного комплекса iBDLR, память которого содержит легальный пароль SHА, а идентификационный номер совпадает с номером конкретной программной реализации. Индивидуальная реализация программы iBDL_R для легального адаптера любого комплекса iBDLR может быть получена его пользователем самостоятельно здесь.

    Программа iBDL_R ориентирована, прежде всего, на одновременное обслуживание ТОЛЬКО ОДНОГО ОТДЕЛЬНОГО регистратора iBDL, и поддерживает сетевые функции, связанные с работой нескольких таких логгеров в составе 1‑Wire‑сети, только в особом специальном режиме.

    Программа iBDL_R обеспечивает полностью русифицированный интуитивно понятный интерфейс между пользователем и обслуживаемым регистратором iBDL, а подробная инструкция по работе с ней входит в состав руководства по эксплуатации комплекса iBDLR.

    Программа iBDL_R постоянно развивается и совершенствуется специалистами НТЛ "ЭлИн". При этом каждая следующая версия программы iBDL_R значительно увеличивает возможности, предоставляемых пользователям функций по поддержке технологии сопровождения регистраторов iBDL.

    Свободно доступная программа iBDL_R_Demo, является демонстрационной версией программы iBDL_R, и представляет собой самостоятельный широко востребованный пользователями программный продукт, обеспечивающий обслуживание кодовых файлов, созданных любыми другими поставляемыми НТЛ "ЭлИн" средствами поддержки регистраторов iBDL.

    Файл Содержание
    Размер
    Дата
    iBDLR Руководство по эксплуатации комплекса iBDLR с программой iBDL_R версии 3.2
    7,1 M
    27.01.16
    iBDLR_22 Руководство по эксплуатации комплекса iBDLR с программой iBDL_R версии 2.2
    6,4 M
    22.11.11
    iBDL_R_Demo Демонстрационная программа iBDL_R_Demo (версия 3.2)
    2,7 M
    18.08.15
    files_iBDLR Примеры кодовых файлов, сформированных программой iBDL_R, которые могут быть открыты демонстрационной программой iBDL_R_Demo
    70,9 K
    17.09.14
