Способы крепления защищенных регистраторов iButton

Очень важную роль при организации схем контроля температуры и/или влажности с использованием защищенных регистраторов iButton, упакованных в "таблеточные" корпуса F5 can, включая устройства ТЕРМОХРОН модификаций DS1921/DS1922 и устройства ГИГРОХРОН типа DS1923, играет выбор способа крепления их в назначенных контрольных точках. Все доступные на сегодняшний день фирменные приспособления и аксессуары, рекомендуемые к применению для этих целей, подробно перечислены в разделе "Корпус и аксессуары устройств ТЕРМОХРОН". Здесь же хотелось бы остановиться детальнее не столько на описании самих приспособлений и их конструкции, сколько на конкретных реальных примерах и приемах фиксации корпуса F5 can в самых различных ситуациях, при самых разнообразных схемах эксплуатации регистраторов iButton и обстоятельствах, с которыми связано обслуживание этих устройств.

Условно все варианты крепления "таблеток" iButton можно разделить на разъемные и неразъемные. Первый вариант креплений применяют в тех ситуациях, когда схема эксплуатации защищенных регистраторов iButton предполагает обязательное периодическое извлечение каждого устройства из контрольной точки. Например, с целью его переноса к одному из территориально удаленных стационарных компьютерных комплексов TCR или TCFG для DS1921 или iBDLR или iBDLFG для DS1922/DS1923 для считывания накопленной им информации и/или перезапуска на новую сессию.

Неразъемные крепления используются совместно с мобильными средствами поддержки защищенных регистраторов iButton. Например, при применении:
  • приборов-транспортёров накопленных данных: или iB-Flash, или TCDL+, или iBDLT+,
  • приборов-индикаторов: TCI или iBDLI,
  • GSM/GPRS-трансиверов: или iB-MT-Service, или iB-MT-Escort, или iB-MT-Phone,
  • приборов-детекторов нарушения контрольных пределов: TCD или iBDLD,
которые позволяют выполнить все необходимые функции по обслуживанию миниатюрных автономных регистраторов соответствующей модификации непосредственно в месте их размещения.

Способы неразъемных креплений

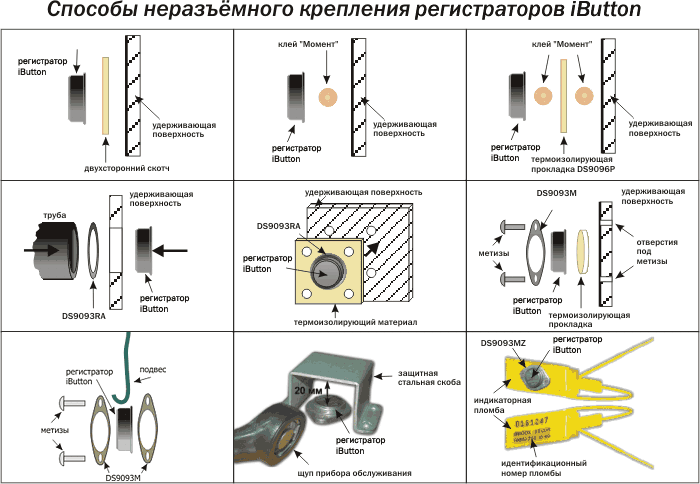

Наиболее распространенным вариантом неразъемного крепления "таблеток" iButton является использование двухстороннего скотча (или ленты). Это может быть либо специализированное приспособление типа DS9096P или самостоятельно подготовленная (вырезанная) накладка, аналогичная липкой подушечке DS9096E, которая имеет форму и размеры, совпадающие с площадью основания корпуса F5 can в районе удерживающего фланца. Также для этих целей может быть использован кусок двухстороннего скотча произвольной площади, даже несколько большей площади самой "таблетки". Самое главное при этом учитывать качество выбранного скотча, которое определяют такие свойства этого материала, как прочность на раздирание, ударная прочность или ударная вязкость, износостойкость или устойчивость к истиранию, сила склеивания (приклеивания) или величина адгезии, сила схватывания, сила склеивания с оборотной стороны, прочность на сдвиг, когезия (сцепление) и т.д. Кроме того, свойства клейкой массы скотча могут в значительной степени зависеть от материала удерживающей поверхности, на которую он наклеивается. Следует обязательно уделить особое внимание тщательной обработке этой поверхности, воспользовавшись для ее очистки специальными растворителями и химическими очистителями, а если это необходимо, даже наждачной бумагой.

С целью обеспечения высокого качества фиксации корпуса "таблетки" при использовании двухстороннего скотча (ленты) рекомендуется применять только проверенные материалы высокого качества.

Однако часто простое приклеивание корпуса "таблетки" непосредственно к удерживающей поверхности означает неправильный выбор схемы измерения. Действительно, если необходимо контролировать температуру воздушной среды, в атмосфере которой находится продукт, следует изолировать поверхность регистратора iButton от, как правило, массивной металлической стенки изотермического контейнера. Большинство пользователей, зная об этой особенности, применяют при креплении "таблеток" к стенкам холодильной камеры или контейнера рефрижератора специальные теплоизолирующие прокладки, надежно отделяющие корпус регистратора от поверхности стенки. Иначе можно пропустить существенные температурные колебания воздушной среды, в которой располагаются подлежащие контролю продукты, из-за значительно большей тепловой инерционности массивных стенок кузова (или холодильной камеры) по сравнению с тепловой инерционностью корпуса самой "таблетки". Наличие прокладки между удерживающей поверхностью и корпусом устройства iButton, выполненной из любого теплоизолирующего материала (картона, пластика, даже из того же двухстороннего скотча толщиной 2-3 мм), позволяет в значительной мере исключить влияние тепловой инерционности несущей поверхности.

Если же выполняется демонтаж "таблетки", закрепленной с помощью двухсторонней ленты или клея, следует обязательно произвести тщательную очистку ее корпуса от остатков клеящего слоя и оставшихся на нем фрагментов удерживающей поверхности или скотча, используя для этих целей подходящие растворители и/или моющие средства.

Для фиксирования попыток вандального воздействия на неразъемное крепление защищенных регистраторов iButton с целью подделки "температурной и/или влажностной истории" (например, благодаря перемещению отсоединенного регистратора из контрольной точки в среду с легальной температурой и/или влажностью) применяются специальные приспособления. Наиболее простым из них является фирменный кольцевой замок DS9093RA, обеспечивающий надежное удержание корпуса "таблетки" в предварительно отперфорированном отверстии, выполненном в удерживающей поверхности. По существу, приспособление DS9093RA представляет собой стальную шайбу, внутренний диаметр которой на 0,2 мм2 больше по площади передней стенки корпуса F5 can. Такая форма определяет применение этого приспособления для надежной фиксации устройства iButton. С этой целью необходимо просверлить в удерживающей поверхности отверстие диаметром 17 мм. Затем просунуть в него "таблетку" до упора удерживающего фланца задней стенки корпуса и наживить с противоположной стороны кольцевой замок DS9093RA (шайба для опрессовки). Теперь, удерживая благодаря надавливанию фланец устройства iButton в соприкосновении с отперфорированным отверстием, с помощью специального приспособления в виде трубы с внутренним диаметром 17 мм следует аккуратно опустить кольцевой замок до соприкосновения с удерживающей поверхностью, так чтобы она была надежно фиксирована (опрессованна) между DS9093RA и удерживающим фланцем "таблетки".

Несмотря на всю простоту, дешевизну и аккуратный внешний вид подобного способа крепления, он имеет несколько существенных недостатков. Во-первых, толщина удерживающей поверхности не должна превышать 2,5...3,0 мм, иначе незначительный выпуск толщины (высоты) корпуса устройства iButton при таком способе крепления не позволит обеспечить его надежный контакт с приемным зондом мобильного средства обслуживания. Во-вторых, при таком способе крепления очень трудно обеспечить теплоизоляцию корпуса "таблетки" от несущей поверхности. Выходом из подобной ситуации может являться крепление защищенных регистраторов iButton с помощью кольцевого замка описанным выше методом на промежуточной пластине толщиной до 2 мм, выполненной из пластика, обладающего хорошими термоизолирующими свойствами. И уже после этого с помощью клея, шурупов или заклепок фиксировать эту пластину непосредственно на удерживающей поверхности.

В случае, если перфорация удерживающей поверхности для организации неразъемного антивандального крепления невозможна или толщина материала этой поверхности больше 3 мм, используют стальные накидные фланцы типа DS9093M, обеспечивающие возможность фиксации устройств iButton с помощью винтов или заклепок. При выборе такого элемента крепления для обеспечения теплоизоляции регистратора iButton между удерживающей поверхностью и его корпусом также необходима прокладка, выполненная из любого теплоизолирующего материала (см. выше). В этом случае ее можно установить без клея. Другим эффективным вариантом организации крепления защищенного регистратора iButton посредством металлического фланца является использование доработанного варианта стальной накладной скобы DS9093MZ. Все отверстия этого приспособления, предназначенные как для удерживания "таблетки", так и для метизов крепления, фрезерованы, что позволяет обеспечить надежную фиксацию приемного щупа прибора поддержки на корпусе обслуживаемого регистратора iButton.

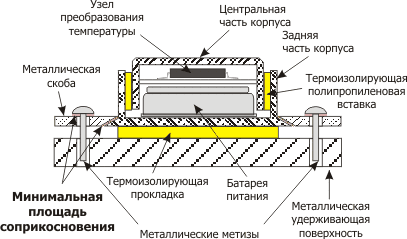

При организации описанных выше вариантов креплений, когда используются металлические накидные фланцы и металлические метизы, а теплоизоляция корпуса устройства iButton от изотермической плоскости удерживающей поверхности обеспечивается только лишь одной прокладкой теплоизолирующего материала, остается открытым вопрос о величине влияния на инерционность процесса регистрации факта соприкосновения корпуса "таблетки" через фланец и метизы с удерживающей поверхностью. Представляется, что это влияние не велико, поскольку корпус F5 can состоит из двух металлических половинок, изолированных друг от друга полипропиленовой вставкой, отличающейся невысокой теплопроводностью. При этом передняя (центральная) часть корпуса защищенного регистратора iButton, в непосредственной близости от которой и находится встроенный в "таблетку" узел термометра, никак не соприкасается с накидным фланцем крепления. Вторая же (задняя) часть корпуса, за кромку которой фланец и удерживает устройство iButton, имеет с ним минимальную площадь соприкосновения. Впрочем, такую же незначительную площадь соприкосновения имеет поверхность метизов с крепежными отверстиями накидного фланца. Если же пользователь при подобном варианте крепления хочет избавиться от любых, даже минимальных влияний, связанных с наведенной на регистратор iButton тепловой инерционностью удерживающей поверхности, то ему следует использовать либо пластиковые метизы для крепежа фланца (например, метизы из полиэтилена, поликарбоната или нейлона), либо применять специальные теплоизолирующие втулки или пластиковые дюбели под металлические метизы.

Корпус F5 can изготовлен из прочной стали толщиной 0,25 мм, но при оказании на него значительного ударного воздействия (например, при ударе груженым поддоном или массивной металлической тележкой) он может быть деформирован. Это в свою очередь, как правило, приводит к выходу регистратора из строя. Для исключения внешних ударных воздействий на "таблетку", закрепленную тем или иным способом в назначенной контрольной точке, используются специальные защитные скобы самых разнообразных конструкций. Наиболее популярной из них является скоба П-образной формы, изготовленная из стального прутка (или из стальной пластины) толщиной ~1...3 мм. Она может быть приварена к удерживающей поверхности или закреплена на ней с помощью подручных метизов. Основным условием при конструировании защитных скоб является обеспечение возможности сопряжения корпуса защищенного регистратора iButton с приемным устройством обслуживающего его мобильного прибора поддержки. Для этого высота скобы над плоскостью верхней крышки корпуса зафиксированного регистратора iButton не должна быть меньше 20 мм. При обслуживании таких конструкций наиболее удобны специальные щупы типа DS1402RP8, обычно входящие в комплект поставки подобных автономных средств поддержки для обеспечения контакта с "таблеткой", закрепленной в большинстве трудно доступных мест размещения (узких полостях, щелях, выемках, раковинах, углублениях и т.д.).

Накидные фланцы DS9093M и DS9093MZ, наиболее удобны, когда свободная плоскость удерживающей поверхности, на которой необходимо закрепить “таблетку” ограничена. Если же это не так, то, как показывает практика, более рациональным и надежным решением при фиксации устройств iButton на любой плоскости с помощью любых метизов является применение фирменных накладных пластиковых скоб типа DS9093S. Пластмассовая пластина этого крепления, выполненная из прочного сплава стекла и нейлона, отличается достаточно высокой твердостью и низкой теплопроводностью. Она имеет специальную форму для жёсткого удержания корпуса “таблетки”. Благодаря большим размерам скобы DS9093S отверстия для метизов широко разнесены так, что их расположение не мешает обеспечению надежного контакта между корпусом “таблетки” и приемным устройством щупов или зондов средств поддержки устройств iButton. Специальные краевые выступы приспособления DS9093S обеспечивают достаточную защиту устройства iButton, от ударов предметов с плоскостью, в два раза превышающей плоскость основания самой “таблетки”. Поэтому при выборе для крепления устройства iButton скобы DS9093S нет необходимости в установке описанных выше защитных скоб специальной конструкции.


Способы разъемных креплений

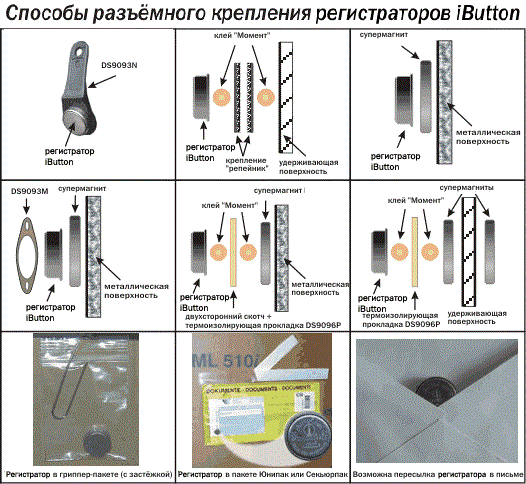

Если же выбранная пользователем схема эксплуатации требует периодического съема защищенных регистраторов iButton из контрольных точек, используются иные приспособления и аксессуары. Самым простым из них является обычный пластиковый брелок DS9093N, который может быть подвешен, благодаря наличию на его конце специального отверстия, за любой пригодный для этого выступ, а после завершения процедуры регистрации оперативно снят с целью изменения значений установочных параметров или считывания накопленной им информации. Кроме того, работа с устройствами iButton значительно упрощается при закреплении корпуса F5 can в держателе DS9093N, т.к. в этом случае процедура установки и изъятия "таблетки" из приемного зажима Blue Dot компьютерных комплексов TCR для DS1921 или iBDLR для DS1922/DS1923 значительно облегчается, благодаря наличию своеобразного пластикового "рычага", роль которого играет держатель DS9093N.

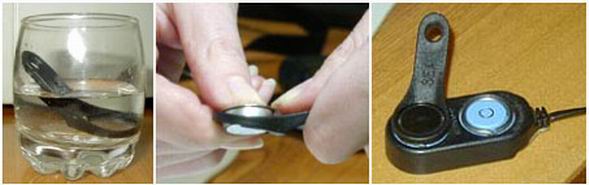

Для того чтобы закрепить регистратор, упакованный в корпус F5 can, в брелоке DS9093N, необходимо опустить пластиковый держатель на 2...3 минуты в кипяток, а затем пропихнуть в отверстие брелока с тыльной стороны "таблетку" до упора ее металлического фланца в пластиковое кольцо. После остывания материала держателя устройство iButton будет надежно закреплено в нем. Однако следует учитывать, что подобная конфигурация не всегда удобна при эксплуатации защищенных регистраторов iButton, которые предназначены, например, для размещения в узких щелях, или устанавливаются на вращающихся частях механизмов, или на живых объектах, или помещаются непосредственно в контролируемый пищевой продукт.

С целью надежного крепления регистратора iButton на подвесе рационально применять конструкцию, выполненную из двух стальных накидных фланцев типа DS9093M. При этом в центральное отверстие одного из этих приспособлений просовывается передняя часть "таблетки" до упора удерживающего фланца задней стенки корпуса регистратора iButton, которая затем фиксируется со стороны своего основания вторым аналогичным приспособлением. А вся конструкция скрепляется двумя обычными винтами с гайками, к одному из которых тем или иным способом может быть прилажен держатель подвеса.

Кольцевой замок DS9093RA удобен также для создания экзотических разъёмных креплений регистраторов iButton в некоторых специфических ситуациях. Например, связанных с контролем температуры тела человека при изучении его биоритмов. В таком случае сначала “таблетка”-логгер закрепляется посредством замка DS9093RA в предварительно отперфорированном отверстии плоской пластины-вкладыша. Затем эта пластина-вкладыш с укреплённым в ней логгером пришивается нитками с внутренней стороны напульсника или стягивающего жгута, что обеспечивает наиболее оптимальный контакт "таблетки" с телом человека. Но всё-таки в этаких случаях предпочтительнее использовать пластиковый браслет, наподобие тех, которые специально для этих целей массово выпускаются многими зарубежными фирмами (например, Precision Dynamics Corporation).

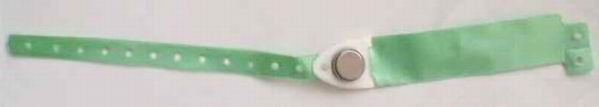

Еще одним распространенным вариантом крепления "таблетки"-регистратора на теле человека или животного является использование для этих целей традиционных перевязочных материалов: обычных бинтов, медицинского пластыря, эластичного стягивающего бинта, бандажной сетки и т.п. В этих случаях обязательно следует разворачивать устройство ТЕРМОХРОН (DS1921/DS1922) так, чтобы поверхность кожи, нуждающаяся в температурном контроле, непосредственно соприкасалась с передней (центральной) частью корпуса "таблетки" iButton, на которой выгравирован его индивидуальный номер, поскольку именно в этом месте регистратора iButton расположен узел чувствительного элемента преобразования температуры. Для улучшения контакта между корпусом регистратора и поверхностью кожи следует также применять мази, улучшающие сцепление и обладающие высокой теплопроводностью (например, вазелин).

Другой распространенный способ крепления защищенных регистраторов iButton при контроле температуры тел живых систем, к которым в первую очередь относятся люди, это использование широко известной в быту застежки "липучка" или иначе крепления типа "репейник". Тем более, что достаточно распространены напульсники, застегивающиеся с помощью такой же застежки. При применении крепления "репейник" одна из составляющих его половинок фиксируется с помощью ниток на внутренней стороне напульсника, а другая с помощью клея крепится непосредственно на "таблетке" iButton со стороны удерживающего фланца задней стенки корпуса F5 can. Подобный способ крепления достаточно рационален, т.к. имеет минимум неудобств и обеспечивает в тоже время возможность многократного соединения/разъединения "таблетки" относительно удерживающей поверхности. По этим причинам крепление "репейник" предпочтительнее использовать не только в паре с напульсниками, но и при организации мониторинга температуры и/или влажности в контрольной точке, расположенной на любой плоской поверхности. В этом случае обе половинки застежки приклеивают - одну к корпусу регистратора, а другую на подготовленную удерживающую поверхность. При таком способе крепления в применении дополнительной термоизолирующей прокладки уже нет необходимости, т.к. воздушная прослойка, образующаяся между обеими половинками "липучки", эффективно выполняет теплоизолирующие функции.

Следующий вариант разъемного крепления защищенных регистраторов iButton на удерживающей поверхности, изготовленной из материала, содержащего большое количество железа, реализуется с помощью супермагнитов DS9102#, отличающихся высоким значением коэрцитивной силы по намагниченности. Однако, поскольку с целью максимальной защиты электронной начинки "таблетки" от внешних электромагнитных полей, ее корпус изготавливается из специальной немагнитной стали, реальная удерживающая сила между регистратором и супермагнитом невелика (см. Апорию А.7). Конструкция, состоящая из "таблетки" iButton, супермагнита DS9102# и металлической удерживающей поверхности имеет право на существование, но только в тех случаях, когда пользователь уверен в том, что никакие внешние воздействия (удары, тряска, вибрации и т.д.) не повлияют на ее целостность.

Но все-таки непосредственное использование магнитов без дополнительных приспособлений малоэффективно. Удобнее применять для крепления "таблетки" с помощью супермагнита дополнительный металлический элемент, в качестве которого может выступать, например, стальной накидной фланец типа DS9093M. Коэрцитивная сила притяжения, возникающая между таким вспомогательным приспособлением и супермагнитом достаточна для удержания легкой "таблетки" (в этом случае удобнее выбирать приспособления DS9102#, диаметр которых больше диаметра задней стенки "таблетки"), что делает подобный способ разъемного крепления достаточно рациональным.

Обычно сила удержания между массивной металлической поверхностью и супермагнитом DS9102# настолько велика, что при организации подобного крепления устройства iButton с применением теплоизолирующей прокладки, исключающей тепловой контакт с поверхностью, можно обойтись даже без использования клея. Если же с помощью клея соединить корпус регистратора и супермагнит через термоизолирующую прокладку, это может оказаться достаточно удобным, т.к. для организации разъемного крепления в этом случае не потребуется более никаких иных дополнительных элементов.

Когда удерживающая поверхность выполнена не из железа, а из цветного металла или вообще из иного немагнитящегося материала, закрепить магнит DS9102# с наклеенным на него поверхность защищенным регистратором iButton, как правило, можно с помощью другого такого же супермагнита, расположив его противоположный полюс на уровне выбранной контрольной точки с противоположной стороны удерживающей поверхности. Обычно такая конструкция реализуема даже при значительных толщинах материала удерживающей поверхности, учитывая удвоенную силу, с которой притягиваются друг к другу супермагниты.

Еще одним достаточно простым и активно используемым способом крепления устройств ТЕРМОХРОН (DS1921/DS1922) является применение для этих целей широко распространенных герметически закрываемых Zip-пакетов из полиэтиленовой пленки, оснащенных специальной пластиковой защелкой (замком). После того, как "таблетка" (оформленная брелоком или без него) помещена в такой пакет, он может быть прикреплен, с помощью обычного одностороннего упаковочного скотча, булавки или скрепки (или даже степлера), непосредственно к таре с продуктом, нуждающимся в температурном мониторинге. Например, к картонной коробке. Для подобных целей следует выбирать наиболее прочные варианты Zip-пакетов, изготовленные из толстой полиэтиленовой пленки. Более надежно фиксацию такого пакета можно обеспечить, укрепив его замок-защелку дополнительно односторонним скотчем. Однако при этом необходимо учитывать, что из-за воздушной прослойки, возникающей между стенками пакета и корпусом регистратора, температурная инерционность подобной конструкции многократно возрастает по сравнению с использованием "голой" "таблетки".

Часто возникает задача не просто закрепить устройство ТЕРМОХРОН на таре с контролируемым продуктом, но и гарантировано обеспечить при этом невозможность снятия его с удерживающей поверхности. Такая потребность может возникнуть, например, у злоумышленника с целью фальсификации "температурной истории". В подобных случаях следует применять специальные технологии, связанные с обеспечением безопасности и сохранности товаров и грузов при их складировании и транспортировке. Такие технологии поставляются в Россию, например, группой компаний "СИЛтэк", - мирового лидера в области современных методов сопровождения и хранения грузов.

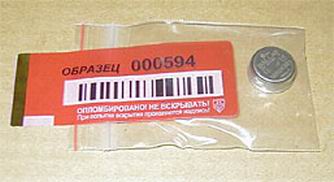

Для обеспечения пломбирования устройств ТЕРМОХРОН, упакованных в стандартные Zip-пакеты из полиэтиленовой пленки, чрезвычайно эффективны самоклеящиеся номерные пломбы, с помощью которых легко зафиксировать контрольные регистраторы в пластиковых Zip-пакетах практически на любой поверхности (в том числе и на металлической). Особенностью этих изделий является индивидуальная нумерация. На поверхности пленки каждой самоклеющейся пломбы в процессе производства нанесены индивидуальные, неповторяющиеся контрольные шестизначные номера. При попытке отклеивания такой пломбы на ней проявляются специальные индикаторные надписи - "Opened", "Вскрыто" и др., легко определяемые визуально и уже не исчезающие при попытке повторного наклеивания. Опечатывание Zip-пакета с находящимся в нём регистратором производится простым наложением активизированной номерной пломбы на участок возможного криминального доступа. Таким участком в данном случае является соединение удерживающей контрольной поверхности и застежки Zip-пакета. При этом накладывать пломбу следует обязательно так, чтобы со стороны клеящей части она была зафиксирована одновременно и на удерживающей поверхности, и на плоскости замка-защелки Zip-пакета, исключая его несанкционированное вскрытие с целью извлечения "таблетки".

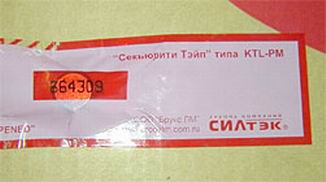

В случае использования специальной номерной самоклеящейся пломбировочной пленки-скотча достаточной ширины (от 45 мм до 65 мм) и обладающей описанными выше свойствами, аналогичными свойствам самоклеящихся номерных пломб, надобность в пластиковом Zip-пакете, обеспечивающем удержание устройства ТЕРМОХРОН, вообще отпадает. Поскольку такая пленка-скотч, целиком со всех сторон охватив корпус регистратора, может быть надежно зафиксирована на удерживающей поверхности вокруг него, исключив тем самым возможность несанкционированного извлечения "таблетки" из контрольной точки. В случае вскрытия скотча, удерживающего регистратор, и на регистраторе, и на удерживающей его поверхности проявляются индикаторные надписи. Поэтому при использовании такого крепления, непосредственно перед считыванием данных, накопленных в памяти устройства ТЕРМОХРОН, его корпус должен быть очищен посредством применения спиртосодержащей жидкости, допущенной для применения на предприятии пользователя.


Файл Содержание
Размер
Дата
ktl Описание и инструкция по применению номерной пломбировочной ленты-скотча
173 К
21.07.08

В отношении устройств ГИГРОХРОН описанные выше методы пломбирования с применением скотча или упаковкой их в Zip-пакеты, безусловно, не могут быть использованы, поскольку в этих случаях блокируется доступ контролируемой газовой среды к сенсору регистратора.

Другим способом установки защищенных регистраторов iButton с целью исключения фальсификации "температурной и/или влажностной истории" является использование для этих целей самозапирающихся универсальных индикаторных пластиковых пломб. Подобные пломбы обладают высокой устойчивостью к криминальному вскрытию. Достоинство и надежность пломб данной группы определяется конструкцией их замковой части, а также характеристиками материала корпуса и гибкого элемента. Для неразъемного крепления "таблеток" на тыльной стороне индикаторной части подобных пломб используют описанные выше накладные пластиковые скобы DS9093S, или фирменные кольцевые замки DS9093RA, или стальные накидные фланцы DS9093MZ. Далее пломба с закрепленным на ней регистратором iButton устанавливается в обязательном соответствии со строго регламентированными правилами в надежное пломбировочное отверстие, которое имеет свободный ход (двери и замки автомашин, отверстия в таре и т.п.). Снятие индикаторных пломб может быть произведено только с помощью бытовых ножниц путем перерезания гибкого элемента в средней части петли, после чего скрыть следы вскрытия пломбы или признаки ее разрушения невозможно. Перед снятием пломбы необходимо визуально убедиться в отсутствии следов вскрытия или механических повреждений как самой пломбы, так и закрепленной на ней "таблетки". Этот метод пригоден для защищенной от фальсификации фиксации не только устройств ТЕРМОХРОН, но также и устройств ГИГРОХРОН.

Отсутствие следов внешнего воздействия и совпадение индикаторного кода на самоклеющейся пломбе (или на защитной пленке-скотче, или на индикаторной пломбе) с индивидуальным идентификационным номером закрепляемого "таблеточного" регистратора iButton, которые в обязательном порядке должны быть предварительно зафиксированы контролером в специальном журнале (непосредственно перед началом процедуры мониторинга), являются надежной гарантией отсутствия подмены "температурной и/или влажностной истории" пломбируемого объекта.

Компания "СИЛтэк", обеспечивающая поставку перечисленных выше средств пломбирования, свойства которых позволяют легко применять их, в том числе и для исключения подделки "температурной и/или влажностной истории", фиксируемой защищенными регистраторами iButton, имеет множество как официальных, так и неофициальных региональных представителей по всей территории РФ.

Необходимо также упомянуть еще об одном важном моменте, связанном с эксплуатацией защищенных регистраторов iButton. Речь идет о возможности почтовой пересылки этих устройств. Как правило, компаньоны по обеспечению температурного и/или влажностного мониторинга перевозимого груза находятся зачастую на больших расстояниях как от получателя, так и от компании, непосредственно обеспечивающей контроль качества транспортировки. При этом у пользователей возникают опасения за работоспособность самих регистраторов после их пересылки почтой, за сохранение в их памяти введенных ранее установочных параметров и данных, накопленных ими в процессе работы, а также за возможность и оправданность осуществления самой этой операции в принципе. Как показывает опыт множества пользователей наших продуктов, пересылка курьерской почтой и заказными письмами "таблеток" iButton в стандартных почтовых конвертах из прочной бумаги по России, Европе и США вполне допустима, и уже не раз была реализована. При этом адресат всегда получал регистраторы в сохранности, в полностью рабочем состоянии, без потери накопленных данных, с сохраненными значениями предварительно введенных установок.

В реальной практике применения “таблеток”‑регистраторов iButton часто возникают ситуации, когда одиночный логгер должен быть расположен в месте контроля, которое труднодоступно, неприспособленно или неудобно для его обслуживания посредством каких‑либо средств поддержки. Например, на большой высоте, или в узком канале (в щели), или в некомфортных для присутствия обслуживающего персонала условиях, или в недоступных, опасных или закрытых зонах (например, в атмосфере не пригодной для дыхания, среди арматуры, находящейся под высоким напряжением, внутри норы животного, за которой ведется скрытое наблюдение, в запертых холодильных камерах и т.д.). Во всех этих случаях удобна схема, при которой “таблетка”‑регистратор iButton, размещается (крепится) в специальном приспособлении, предназначенном для организации проводных 1‑Wire‑сетей, реализованных на базе фрагментов телефонного кабеля, оформленного джеками RJ11, ‑ т.н. адаптерах сетевого подключения корпусов MicroCAN. Если установить такой адаптер с размещенным в нем логгером непосредственно в контрольной точке, а в месте удобном для его обслуживания закрепить системный ввод ML19R или MLP19R (ML#19R), то оба устройства можно соединить между собой 1‑Wire‑магистралью. Каждое из устройств ML#19R снабжено специальным портом типа DS9092R, который имитирует корпус F5 can "таблетки" iButton, и поэтому может сопрягаться с любым средством поддержки “таблеток”‑регистраторов iButton. Порт DS9092R соединён с сетевым клеммником RJ11, обеспечивающим подключение кабеля 1‑Wire‑магистрали. Именно такая конструкция (адаптер сетевого подключения с “таблеткой”, соединенный с вводом ML#19R) позволяет легко сопрячь любой одиночный логгер iButton для проведения сеанса его поддержки с любым из средств обслуживания одиночных регистраторов. Причем многочисленные специальные тесты показали, что длина такой магистрали может достигать 30 м для любых средств поддержки устройств ТЕРМОХРОН и для любых средств поддержки регистраторов iBDL, но только при условии полного отсутствия каких‑либо внешних электромагнитных помех или наводок от силового оборудования и сетевых проводов.

Внимание! Информация в этом разделе постоянно корректируется и пополняется по мере появления новых данных о приемах и способах крепления и фиксации эксплуатируемых регистраторов iButton в корпусах F5 can. Следите за исправлениями.
