Комплексы ThermoChron Files Generator (TCFG) и ThermoChron Files Generator Plus (TCFG+)

Комплекс ThermoChron Files Generator (далее просто TCFG) является недорогим вспомогательным решением, которое обеспечивает формирование, а также архивирование и пересылку по сети Интернет файлов данных, содержащих результаты, накопленные в памяти любых модификаций устройств ТЕРМОХРОН типа DS1921.

Подключив к собственному компьютеру аппаратные компоненты, входящие в состав комплекса TCFG, и установив на нём специализированное программное обеспечение, управляющее их работой, пользователь получает возможность формирования и сохранения полных копий памяти устройств ТЕРМОХРОН в виде кодовых (бинарных) и/или текстовых (символьных) файлов данных специального формата. Такие файлы данных аналогичны файлам данных, формируемым комплексом TCR, реализующим полномасштабную поддержку регистраторов DS1921.Сформированные файлы данных могут сохраняться в файловом пространстве компьютера, на котором установлен комплекс TCFG. Если же компьютер, на котором установлен комплекс TCFG, подключён к сети Интернет, возможна пересылка сформированных файлов данных, прикреплённых к Email‑сообщениям, на определённые адреса электронной почты через назначенный опорным SMTP‑сервер, либо их сохранение на заранее определённом FTP‑сервере.

В состав полного комплекта комплекса TCFG входят:
  • Адаптер типа ML94M для информационного обмена между устройствами ТЕРМОХРОН и USB-портом стационарного персонального компьютера или ноутбука.
  • Щуп-зонд типа DS1402RP8, обеспечивающий сопряжение устройств ТЕРМОХРОН с адаптером типа ML94M.

Комплекс TCFG ориентирован, прежде всего, на производителей, массово использующих устройства ТЕРМОХРОН и имеющих множество ответственных компаньонов, смежников и заказчиков, желающих оперативно знать "температурную историю" доставляемого им продукта.

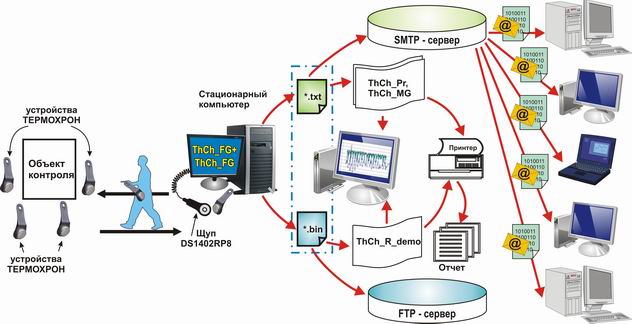

Эксплуатация комплекса TCFG подразумевает обязательное предварительное программирование поставщиком режимов работы и параметров процесса регистрации каждого устройства ТЕРМОХРОН с помощью комплекса TCR . После того, как устройство ТЕРМОХРОН подготовлено таким образом, оно размещается в контрольной точке, т.е. в месте, требующем температурного мониторинга. Например, внутри тары с перевозимой продукцией. После получения продукции регистратор извлекается из контрольной точки и сопрягается со щупом-зондом комплекса TCFG. В результате предварительно установленная на компьютере контролёра‑получателя специальная программа ThermoChron Files Generator (далее просто ThCh_FG) обеспечивает оперативное считывание информации из памяти устройства ТЕРМОХРОН и её архивирование в виде кодового файла и/или текстового файла данных. Такой файл данных может быть открыт одним из разработанных НТЛ "ЭлИн" свободно доступных программных средств обработки, визуального представления и документирования результатов, накопленных в памяти устройств ТЕРМОХРОН. Поэтому контролёр‑получатель сможет отобразить "температурную историю", зафиксированную устройством ТЕРМОХРОН, на экране собственного компьютера или распечатать её в виде завершённого документа на принтере. В результате заказчик удостоверится в соответствии "температурной истории" доставки продукта предварительно заданным или заранее оговоренным требованиям.

Если же компьютер подключён к сети Интернет, файлы данных, сформированные комплексом TCFG, могут быть переданы или используя сервис электронной почты на определённые оператором E-mail-адреса, или непосредственно на определённый оператором FTP‑сервер. Такая функция значительно расширяет возможности комплекса TCFG, обеспечивающего оперативное извещение, к примеру, центрального офиса, из которого вышел груз, о “температурной истории” его доставки с промежуточных точек на пути следования груза. Это возможно, к примеру, если сопровождающий груз экспедитор, или же персонал склада промежуточного хранения на пути следования груза, имеет в контрольной точке компьютер с доступом к сети Интернет, на котором установлен комплекс TCFG. При этом для архивации файлов данных, считанных из памяти контрольных устройств ТЕРМОХРОН, может быть использован как корпоративный FTP‑сервер, так и FTP‑сервер НТЛ “ЭлИн”. В последнем случае для визуализации файлов данных, сформированных комплексом TCFG, удобно использовать сервис iB‑Viewer.

Модификацией программы ThCh_FG является программа ThermoChron Files Generator Plus (далее просто ThCh_FG+). Программа ThCh_FG+ является усечённым вариантом программы ThCh_R комплекса TCR, обеспечивающего полномасштабную поддержку устройств ТЕРМОХРОН. Она допускает как чтение, так и визуализацию информации, полученной из памяти регистраторов DS1921, с последующим её сохранением в виде кодовых и/или текстовых файлов данных в пределах дискового пространства компьютера, без возможности пересылки файлов данных посредством сети Интернет. Таким образом, пользователь программы TCFG+ может не только считать данные из памяти устройств ТЕРМОХРОН, но и сразу визуализировать полученные результаты в форме таблиц и даже графиков, а также распечатать графическое изображение зафиксированной “температурной истории” на принтере.

Комплекс, построенный на базе программы ThCh_FG+, позиционируется, как комплекс TCFG+. Поскольку аппаратные средства комплексов TCFG и TCFG+ не отличаются, а программы ThCh_FG и ThCh_FG+ являются свободно доступными продуктами, пользователь комплекса TCFG автоматически является пользователем комплекса TCFG+, и наоборот.

В отличие от комплекса TCR, обеспечивающего полномасштабную поддержку устройств ТЕРМОХРОН, комплексы TCFG и TCFG+ допускают только чтение информации из памяти регистраторов DS1921 с последующим сохранением её в виде файлов данных и не позволяют выполнять никаких действий, связанных с запуском или изменением значений установочных параметров этих логгеров. Основным преимуществом комплексов TCFG и TCFG+ является их низкая цена и предельная простота эксплуатации.

Программы ThCh_FG и ThCh_FG+ предназначены в операционных средах Windows XP/Vista/7/8, и являются свободно доступными продуктами для пользователей комплексов TCFG и TCFG+.

Поскольку аппаратные средства комплексов TCFG, TCFG+, iBDLFG не отличаются, а программы ThCh_FG, ThCh_FG+ и iBDL_FG являются свободно доступными продуктами, пользователь комплекса TCFG или комплекса TCFG+ автоматически является пользователем комплекса iBDLFG, и наоборот.

Файл Содержание
Размер
Дата
ThCh_FG Программа ThCh_FG (версия 2.1) для комплекса TCFG
12,0 M
17.08.15
TCFG Руководство по эксплуатации комплекса TCFG с программой ThCh_FG версии 2.1
2,8 M
10.09.15
ThCh_FG+ Программа ThCh_FG+ (версия 1.2) для комплекса TCFG+
12,1 M
18.08.15
TCFG+ Руководство по эксплуатации комплекса TCFG+ с программой ThCh_FG+ версии 1.2
2,0 M
18.08.15
