Критерии выбора значений установочных параметров устройств ТЕРМОХРОН

Важнейшей операцией при организации эксплуатации устройств ТЕРМОХРОН является выбор корректных значений установочных параметров, определяющих алгоритм работы этих регистраторов. Значения установочных параметров в любом случае должны быть заданы пользователем на этапе подготовки "таблеток" DS1921 к предстоящей сессии. Или остаться без изменений перед перезапуском регистраторов с прежними значениями установочных параметров. При этом пользователь имеет возможность:

  • установить часы/календарь реального времени,
  • ввести временнУю задержку до начала цикла регистрации,
  • выбрать интервал между отдельными измерениями температуры - т.е. частоту регистрации,
  • задать значения верхнего и нижнего контрольных температурных порогов (пределов),
  • определить тип алгоритма заполнения буфера последовательных отсчетов,
  • изменить содержимое ярлыка (т.е. области свободно редактируемой дополнительной памяти регистратора).

Запись в память "таблетки" DS1921 любого из этих параметров, за исключением последнего, не влияющего на алгоритм накопления, приводит к запуску нового процесса регистрации температурных значений в памяти программируемого регистратора, и как следствие к стиранию всех старых данных, зафиксированных им в предыдущей рабочей сессии. Т.е. изменение любого из этих параметров связано с потерей всех ранее накопленных регистратором данных, а алгоритм работы любого средства обслуживания устройств ТЕРМОХРОН сначала формирует полный набор кодов, соответствующий необходимым значениям установочных параметров, а затем сразу прописывает их все единым массивом в конфигурационные регистры "таблетки", после чего начинается новая сессия.

Учитывая возможность ухода часов/календаря, встроенных в "таблетку" DS1921 (в среднем ±2 минуты в месяц при температуре +25°C, а при других температурах ошибка часов еще больше), периодическая коррекция их показаний необходима, по какой бы схеме не производилась эксплуатация устройств ТЕРМОХРОН. Особенно это актуально при синхронизации работы сразу нескольких регистраторов DS1921, которые должны фиксировать температуру в различных контрольных точках одного и того же физического процесса (например, контроль температурного поля внутри холодильной камеры или коптильного шкафа). Операция по коррекции показаний узла часов/календаря реального времени устройства ТЕРМОХРОН может быть выполнена либо с помощью комплекса TCR, либо с помощью транспортёров TCDL+ или TCmT, либо с помощью трансивера iB‑MT.

Устройство ТЕРМОХРОН может начать процесс регистрации температуры немедленно после запуска сессии, т.е. сразу вслед за тем, как закончится процедура записи в его регистры любого из установочных значений, или же начало процесса регистрации может быть отложено на заранее заданное пользователем время. Время задержки старта регистрации можно задавать произвольно в диапазоне от 1 до 65535 минут (~45,5 суток) с кратностью 1 минута. С использованием средств поддержки от НТЛ "ЭлИн" этот параметр позволяет не только отложить начало процедуры регистрации на необходимое пользователю время, но и обеспечивает возможность одновременного старта процедуры измерения сразу для нескольких "таблеток" DS1921, выполняющих, к примеру, синхронную фиксацию температурных параметров в различных точках движущегося объекта. При этом у пользователя нет необходимости в проведении вычисления относительного временнОго интервала до начала запуска процедуры регистрации, индивидуального для каждой из "таблеток" DS1921. Все эти действия автоматически выполняют средства поддержки от НТЛ "ЭлИн". Пользователю требуется только указать, в какой именно момент абсолютного времени (точные дата и время) необходимо осуществить запуск одного или синхронно группы из нескольких регистраторов DS1921. Задание значения задержки начала регистрации может быть выполнено либо с помощью комплекса TCR, либо с помощью транспортёров TCDL+ или TCmT, либо с помощью трансивера iB‑MT.

Возможность отложенного старта процедуры накопления результатов также полезна, если необходимо осуществлять долговременный мониторинг, а объема памяти буфера последовательных отсчетов одного устройства ТЕРМОХРОН недостаточно для сохранения всех данных, требующих регистрации. В этом случае следует использовать несколько регистраторов. При этом на втором регистраторе следует выставить задержку таким образом, чтобы он начал измерять температуру именно в тот момент, когда закончится рабочий цикл первого регистратора (т.е. полностью заполнится его буфер последовательных отсчетов), а на третьем регистраторе назначенная задержка должна истечь, когда закончится рабочий цикл второго регистратора и т. д. по цепочке.

Основным установочным параметром для устройств ТЕРМОХРОН, безусловно, является значение частоты регистрации, под которым понимают интервал времени между отдельными измерениями температуры, выполняемыми "таблеткой" DS1921 в ходе отработки рабочей сессии. Величина этого параметра может варьироваться в диапазоне от 1 до 255 минут с кратностью 1 минута. При этом:
если выбрать это интервал величиной в 1 минуту, рабочий цикл измерений, производимых устройством до полного заполнения буфера последовательных отсчетов, составит примерно 1,4 суток,
если величиной в 5 минут - рабочий цикл измерений составит примерно неделю,
если величиной в 10 минут - рабочий цикл измерений составит примерно две недели,
если величиной в 15 минут - рабочий цикл измерений составит примерно три недели,
если величиной в 22 минуты - рабочий цикл измерений составит примерно месяц,
если величиной в 255 минут, то регистратор будет регистрировать данные до полного заполнения буфера последовательных отсчетов почти год.

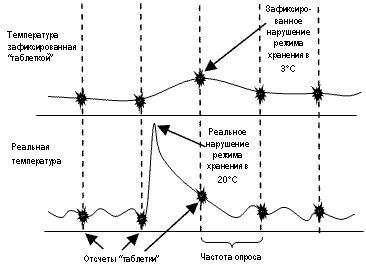

При выборе значения частоты регистрации необходимо учитывать особенность временнОй дискретности данных, накапливаемых регистраторами DS1921, иначе некорректно заданная уставка, связанная с порядком активизации устройства ТЕРМОХРОН, может привести к временнОй ошибке, равной по величине интервалу между отсчетами, фиксируемыми "таблеткой" DS1921. Например, в холодильной камере хранится продукт, температура которого контролируется устройством ТЕРМОХРОН и является приемлемой для хранения, когда дверь в холодильную камеру закрыта. Пусть значение частоты регистрации, заданное для "таблетки" DS1921, составляет 10 минут. Тогда, если дверь холодильной камеры будет открыта именно в момент отработки устройством ТЕРМОХРОН фазы температурного преобразования, то несмотря на то, что 9 минут из 10 регистратор DS1921 находился при низкой, приемлемой температуре и только 1 минуту (в течение которой дверь была открыта) при неприемлемой, "таблетка" DS1921 зафиксирует, что все 10 минут контролируемый продукт, был при неприемлемой температуре. Описанный пример связан со случайной, но вполне вероятной ситуацией. И напротив, выбрав частоту регистрации, определяющую интервал фиксации показаний, равную 10 минутам, нельзя рассчитывать "отловить" события длительностью 1 - 2 минуты. Вероятность этого тем более будет делом случая.

Использование данных, накопленных в сегменте памяти температурных пределов устройства ТЕРМОХРОН, представляется актуальным, прежде всего, при организации работы с мобильными приборами, выполняющими лишь оценочные функции. Действительно, иногда не важны даже особенности временнОй развертки "температурной истории", а необходимо лишь зафиксировать факт того, что температура была выше или ниже заданного порогового значения в течение определенного критического времени, чтобы принять однозначное решение, например, о качестве контролируемого продукта. В этом случае оптимально использование детектора тревог TCD/TCD+. Значения верхнего и нижнего контрольных температурных пределов для "таблеток" DS1921, обслуживаемых этими приборами, могут выбираться пользователем произвольно вдоль всего рабочего диапазона регистрации устройства ТЕРМОХРОН эксплуатируемой модификации. Для их задания можно использовать: или комплекс TCR, или транспортёры TCDL+ или TCmT, или трансивер iB‑MT, или любой из детекторов тревог TCD/TCD+. После ввода этих параметров регистратор DS1921 будет фиксировать случаи выхода контролируемой им температуры за заданные пределы (по 12 фактов пересечения для каждого из пределов — верхнего и нижнего) и продолжительность таких ситуаций (длительностью до 255 отсчетов для каждого подобного случая). Детекторы TCD/TCD+ выполняют качественную оценку нахождения температуры вне коридора, образованного заранее установленными порогами, индицируя при этом лишь факт нарушения контрольных пределов на определенный пользователем временнОй интервал. Однако залогом корректной работы любого из перечисленных выше оценочных приборов является правильность задания верхнего и нижнего контрольных температурных пределов, программирование которых выполняется на стадии подготовки устройств ТЕРМОХРОН к рабочей сессии.

Режим архивации данных, регистрируемых устройством ТЕРМОХРОН в буфере последовательных температурных отсчетов, также может быть задан пользователем. Возможны два варианта работы "таблетки" DS1921: либо с прекращением записи в буфер после его полного заполнения, тогда этот сегмент памяти будет содержать только первую зарегистрированную выборку из 2048 событий, либо режим кольцевого буфера (или режим "rollover" - безостановочная работа). В последнем случае устройство ТЕРМОХРОН после полного заполнения буфера начинает сохранять новые регистрируемые значения поверх уже накопленных, начиная с младших адресов этого раздела памяти. Правильный выбор типа алгоритма заполнения буфера особенно важен при организации работы территориально удалённых от стационарного компьютера регистраторов DS1921, обслуживаемых или транспортёром TCDL+, или транспортёром TCmT, или считывателем iB‑Flash, или трансивер: iB‑MT. Действительно, пусть для всех устройств ТЕРМОХРОН значение частоты регистрации составляет 10 минут и установлен режим "rollover". Тогда полностью исключить потерю информации о температурном процессе, требующем непрерывной регистрации, можно без какого-либо перезапуска обслуживаемых "таблеток" DS1921 только считывая с них показания не реже 1 раза в две недели. Именно за этот период буфер последовательных отсчетов каждого из устройств ТЕРМОХРОН будет переписан заново.

Режим кольцевого буфера удобен, когда, например, необходимо выполнить мониторинг "температурной истории" груза на участке транспортировки непосредственно к контролёру, осуществляющему сразу по его получении считывание накопленных данных из памяти "таблетки" DS1921. Если время в пути не превышает недели, частота регистрации выбирается равной 5 минутам и устанавливается режим "rollover". В этом случае, когда бы ни был отправлен груз (хоть через год), контролёр всегда будет располагать данными за последние 7 дней. И напротив, отмена режима кольцевого буфера позволяет пользователю зафиксировать в разделе памяти последовательных отсчетов только процесс регистрации температуры, жестко связанный с определенным моментом старта и с определенной длительностью экспозиции, после чего запись измерительной информации в этот сегмент памяти устройства ТЕРМОХРОН прекращается. Это важно, например, в описанном выше случае долговременного мониторинга температурного процесса, выполняемого с помощью нескольких регистраторов DS1921, работающих по цепочке (по очереди, т.е. следующий стартует после полного заполнения буфера предыдущего).

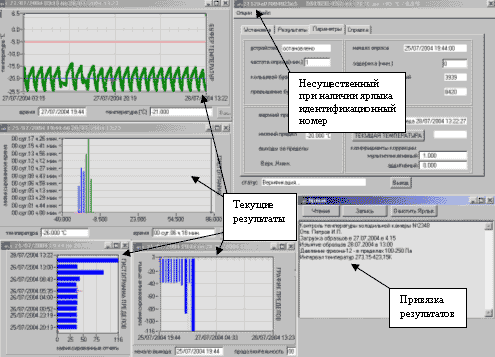

Устройство ТЕРМОХРОН содержит также чрезвычайно полезный сегмент свободно редактируемой энергонезависимой памяти, которая получила название ярлыка. В эту память может быть записана любая служебная информация пользователя, связанная с контрольной точкой, в которой расположена "таблетка" DS1921, или с особенностями температурного процесса, который она регистрирует. Например, там могут быть зафиксированы параметры и характеристики перевозимых или хранимых грузов, персональная информация об ответственном за хранение или транспортировку лице, особые условия и сроки хранения и т.п. Эту пользовательскую информацию при необходимости можно оперативно изменять, в частности, отмечая время и дату прохождения грузом узловых точек или учитывая количество складируемого товара. Заполнить и/или отредактировать содержимое ярлыка можно либо с помощью комплекса TCR, либо с помощью транспортёра TCmT, либо с помощью трансивера iB‑MT. В этом случае данные из сегмента дополнительной памяти могут выступать уже в качестве идентификатора каждого из устройств ТЕРМОХРОН. Действительно, контролёру, просматривающему результаты мониторинга, гораздо удобнее ассоциировать отображаемую на экране дисплея или на результирующем листинге информацию, сопровождающуюся осмысленным текстом, связанным непосредственно с особенностями контролируемого процесса или продукта, чем с безликим индивидуальным идентификационным номером регистратора.

Еще одним важнейшим параметром работы "таблетки" DS1921, на который может оказывать влияние пользователь, является разрешение или запрещение её функционирования. Необходимость периодического проведения пользователем подобной операции определяется возможностью продления общего срока службы устройства ТЕРМОХРОН, например, в случае его долговременного хранения без эксплуатации, благодаря отключению электронной схемы регистратора DS1921 от встроенной батарейки. При этом возможна просто принудительная остановка текущей сессии устройства ТЕРМОХРОН, связанная с выполнением температурных преобразований, на осуществление которых тратится основная часть энергии встроенного литиевого элемента, и тем самым его перевод в пассивное состояние до следующего запуска на отработку новой сессии. Дополнительно можно запретить тактирование узла часов реального времени "таблетки" DS1921, т.е. отключить от источника энергии помимо схемы преобразования еще и узел часов реального времени устройства. Этот режим является наиболее льготным с точки зрения экономии энергии встроенного литиевого источника, в случае, если устройство ТЕРМОХРОН временно находится вне эксплуатации (консервация регистратора DS1921).

Остановить выполнение преобразований устройствами ТЕРМОХРОН или запретить тактирование их узлов часов возможно с помощью комплекса TCR, либо с помощью транспортёров TCDL+ или TCmT, либо с помощью трансивера iB‑MT, либо с помощью детектора тревог TCD+.

Однако некоторые средства поддержки регистраторов DS1921 от НТЛ "ЭлИн", например, детектор TCD не позволяют выполнять подобную операцию. Поэтому вывод из эксплуатации "таблеток" DS1921, обслуживаемых подобными приборами, производится благодаря проведению специальной процедуры консервации. Она подразумевает задание таких установочных параметров регистратора, которые обеспечивают больший ресурс встроенной в него батареи. Так как наибольшее количество энергии встроенного в "таблетку" DS1921 элемента питания расходуется при выполнении им температурного преобразования, то для наибольшей эффективности экономии его ресурса необходимо свести к минимуму количество таких преобразований. Это возможно при увеличении до возможного максимума временнОго интервала между отдельными активизациями устройства ТЕРМОХРОН, т.е. установив частоту регистрации равной 255 минутам. В этом случае консервируемая таким образом "таблетка" DS1921 будет отрабатывать минимально возможное количество температурных преобразований (около 6 в сутки), что позволит значительно продлить ресурс её эксплуатации.
