A.9 Каковы особенности эксплуатации высокотемпературных логгеров iButton?

Одним из актуальных и достаточно востребованных сегодня направлений применения логгеров iButton является контроль высокотемпературных процессов. Все такие процессы протекают при температурах выше +45°С. Поскольку эксплуатация логгеров iButton при температурах выше этого значения является уже критичной для таких устройств, что определяется использованием в составе их конструкции литиевого элемента питания, скорость износа которого в таких случаях многократно возрастает из-за более интенсивного испарения, входящего в его состав электролита. При этом эксплуатационный ресурс "таблеток"-логгеров значительно сокращается. И несмотря на это, существует множество актуальнейших задач, требующих мониторинга температуры вплоть до +140°С, для решения которых сегодня с большим успехом используются именно устройства DS192## различных модификаций. Определяющим фактором в этом случае является соотношение цена/функциональность/точность в отношении логгеров iButton, способных осуществлять эффективный мониторинг высоких температур, по сравнению с представленными сегодня на рынке аналогичными приборами других производителей.

Использование логгеров iButton для мониторинга высокотемпературных процессов имеет определённую специфику, что требует аккуратной эксплуатации этих устройств.

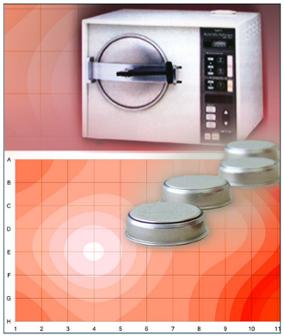

В первую очередь следует оценить эксплуатационный ресурс подлежащих эксплуатации регистраторов для решения конкретной задачи по мониторингу высокой температуры. Для этого необходимо правильно выбрать темп регистрации и разрядность регистрируемых результатов с учётом значений фактически фиксируемых логгером температур. Описания регистраторов модификаций DS1921G и DS1922L/T содержат подробные графики зависимости срока службы этих логгеров от заданных значений установочных параметров и от температуры окружающей среды. Для высокотемпературных автоклавных регистраторов DS1922E, предназначенных для работы в сверхжёстких условиях мониторинга температур стерилизации, изготовитель нормирует предельное число циклов автоклавирования с оговоренными параметрами (300 циклов) и максимальный эксплуатационный ресурс при критических температурах эксплуатации (300 часов).

Таким образом, ограниченный эксплуатационный ресурс логгеров iButton, не позволяет использовать эти измерительные устройства в качестве штатных средств КИП, исполняющих постоянный мониторинг температуры на протяжении продолжительной эксплуатации оборудования термообработки или непрерывного отслеживание длительных высокотемпературных процессов. Такие регистраторы предназначены именно для периодического, непродолжительного по времени тестирования оборудования или процессов (несколько часов), характеризующихся высокой температурой, с целью объективного подтверждения достигаемых при этом производственных параметров. Например, температуры стерилизации продукта или качества пропарки и выдержки при заданной температуре железобетонной конструкции. С целью экономии ресурса батареи питания, в промежутках между исполнениями процедур высокотемпературного мониторинга логгеры должны храниться при льготной температуре законсервированными (преобразования остановлены, а узел часов/календаря блокирован).

Также следует учитывать, что погрешность регистрации "таблеток" модификации DS1922E, предназначенных, в первую очередь, для фиксации процессов стерилизации, сильно меняется вдоль нормированного для них измерительного диапазона регистрации (от +15°C до +140°C). При этом значение допускаемой абсолютной погрешности этих логгеров для диапазона от +110°C до +140°C не превышает ±1,5°C, а для диапазона от +15°C до +110°C не превышает ±7°C. Такой подход представляется оправданным, поскольку при построении автоклавных мониторов важна минимально возможная погрешность именно в верхней части диапазона регистрации, для работы в котором и предназначены подобные приборы. Точность показаний в нижней части диапазона не так существенна, поскольку подобные измерения могут быть реализованы логгерами температуры иных типов, например, DS1922L/T. Если же необходимо исполнить мониторинг с высокой точностью в диапазоне температур от +0°C до +140°C, следует использовать сразу пару регистраторов один модификации DS1922T, а другой модификации DS1922E, разместив их в конкретной контрольной точке. А после извлечения накопленных этими логгерами результатов, «сшить» их при обработке, взяв при этом для формирования окончательного результата в диапазоне +0°C до +110°C данные, накопленные "таблеткой" DS1922T, а в диапазоне +110°C до +140°C данные, накопленные "таблеткой" DS1922E.

Также при эксплуатации регистраторов iButton при давлениях отличных от 1 атм, в т.ч. в автоклавах, особенно, если они при этом погружены в жидкую среду даже на небольшую глубину, обязательно необходимо использовать специальные защитные герметичные капсулы Thermochron protector или iButton Capsule DS9107. Такие приспособления способны обеспечить полномасштабное функционирование термографов iBDL даже внутри автоклава-стерилизатора при высоких значений избыточного давления, а также позволяют исполнять мониторинг в вакууме.
