A.11 Что такое сертификат NSTI, и как его получить для логгеров iButton?

Любой из регистраторов iButton модификаций DS1922L/T/E и DS1923 в процессе своего изготовления в обязательном порядке подвергается специальной процедуре калибровки, в ходе которой в отведенных для этих целей ячейках его памяти сохраняются так называемые коэффициенты коррекции. Использование таких коэффициентов при реализации процедуры программной коррекции значительно улучшает точность результатов, сохраняемых в памяти логгеров модификаций DS1922L/T/E и DS1923 в ходе процедуры накопления ими температурных отсчётов. Индивидуальные для каждого из устройств коэффициенты для коррекции только значений температуры у регистраторов DS1922L/T/E или для коррекции значений температуры и влажности у регистраторов DS1923, получаются в результате тщательного тестирования каждого из них в климатической камере, снабжённой образцовым прецизионным измерителем. Фирма-производитель Maxim Integrated гарантирует, что такая камера и применяемое метрологическое оборудование, а также сама методика проведения процедуры калибровки, полностью отвечают требованиям стандартов NIST (Национального Института Стандартов и Технологии, который является правительственной организацией США, ответственной, в частности, за стандарты нормирования температурных и влажностных испытаний). После окончания процедуры калибровки любого измерительного устройства, выполненной в соответствии с правилами NIST, индивидуальный номер этого прибора заносится в особую базу данных NIST, которая таким образом содержит номера всех изделий, которые когда-либо были официально зарегистрированы, как измерительные устройства, удовлетворяющие требованиям NIST. Поэтому каждый пользователь регистраторов DS1922L-F5, DS1922T-F5, DS1922E-F5, DS1923-F5 имеет возможность получить индивидуальный сертификат Thermochron NIST Traceable Certificates, подтверждающий, что для конкретного изделия действительно выполнена подлинная строгая процедура калибровки в соответствии с правилами NIST.

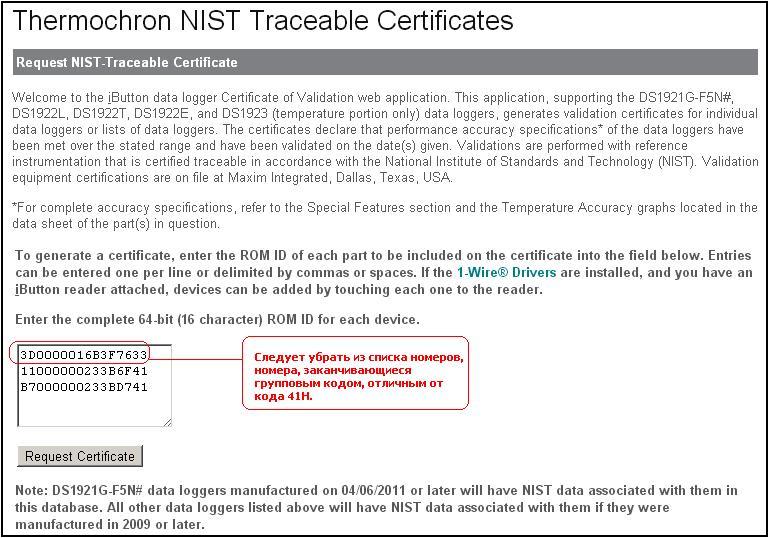

Для того чтобы сформировать запрос на получение сертификата Thermochron NIST Traceable Certificates необходимо выйти через Интернет на особую web-страницу корпоративного сайта Maxim Integrated. После этого в специальном текстовом окне с названием {Enter the complete 64-bit (16 character) ROM ID for each device} этой web-страницы следует, используя клавиатуру, ввести индивидуальный идентификационный номер “таблетки”-логгера iButton, для которого требуется сертификат. Водимый номер логгера iButton должен иметь форму представления аналогичную гравировке на его корпусе, т.е. начинаться с контрольной суммы всех разрядов кода номера и заканчиваться групповым кодом 41Н. После ввода номера необходимо активизировать специальную мнемоническую клавишу [Request Certificate], расположенную непосредственно под текстовым полем {Enter the complete 64-bit (16 character) ROM ID for each device}. В результате этих действий программа-автомат после анализа базы данных NIST формирует в pdf-формате образ индивидуального сертификата, соответствующего логгеру, с введенным идентификационным номером, который пользователь может сохранить в виде pdf-файла или распечатать в виде официального документа на принтере. Также возможно получение одного сертификата Thermochron NIST Traceable Certificates сразу на несколько логгеров iButton. Для этого необходимо через запятую ввести в текстовом окне {Enter the complete 64-bit (16 character) ROM ID for each device} список индивидуальных идентификационных номеров регистраторов, для которых требуется подтверждение о наличии сведений об этих изделиях в базе данных NIST.

Процедуру заполнения текстового поля {Enter the complete 64-bit (16 character) ROM ID for each device} можно автоматизировать. Для этого к одному из коммуникационных портов компьютера, посредством которого осуществляется выход на web-страницу получения NIST-сертификата сайта Maxim Integrated, должны быть подключены стандартные аппаратные средства сопряжения с устройствами iButton, управляемые предварительно инсталлированными на компьютере стандартными программными средствами поддержки устройств, оснащённых 1-Wire-интерфейсом. Такие программные продукты свободно доступны с корпоративного сайта компании Maxim Integrated, Кроме того, компьютер также должен быть оснащён средой выполнения Java . Если теперь, используя средства сопряжения с устройствами iButton, подключить к компьютеру один или несколько логгеров iButton модификаций DS1922L-F5, DS1922T-F5, DS1922E-F5, DS1923-F5, в текстовом поле {Enter the complete 64-bit (16 character) ROM ID for each device} появятся один или несколько идентификационных номеров. Эти номера соответствуют подключённым к компьютеру устройствам, оснащённым 1-Wire-интерфейсом. Среди них могут быть не только номера логгеров iButton, заканчивающиеся групповым кодом 41Н, но и идентификационные номера иных 1-Wire-компонентов (например, встроенных идентификационных меток в составе средств сопряжения с устройствами iButton), заканчивающиеся групповым кодом, отличным от кода 41Н. Используя клавиатуру, необходимо удалить из списка идентификационных номеров, автоматически сгенерированного в текстовом поле {Enter the complete 64-bit (16 character) ROM ID for each device}, все номера, которые заканчиваются групповым кодом, отличным от кода 41Н. Теперь, для запуска процедуры формирования образа индивидуального сертификата, соответствующего одному или нескольким подключённым к компьютеру логгерам iButton, следует активизировать специальную мнемоническую клавишу [Request Certificate].

Однако следует учитывать, что база данных NIST в отношении регистраторов модификаций DS1922L/T и DS1923 содержит сведения, а, следовательно, и допускает получение сертификата, только для изделий, которые были изготовлены после 2008 года, т.е. для изделий имеющих номера, начинающиеся с кода ##0000000F6F0041 и выше. Т.е. такой сервис возможен ТОЛЬКО для логгеров модификаций DS1922L/T и DS1923, изготовленных после января 2009 года. Для логгеров модификаций DS1922L/T и DS1923, изготовленных ранее, получение сертификата Thermochron NIST Traceable Certificates невозможно.

Особый документ под названием «Application Note 4629. iButton® data-logger calibration and NIST certificate FAQs» посвящён ответам на наиболее часто задаваемые пользователями типичные вопросы, относящиеся к порядку и особенностям осуществления процедуры калибровки, исполнению алгоритмов и программ коррекции погрешностей преобразования измеренных величин, базовым положениям сертификации NIST и их документальному подтверждению в отношении регистраторов iButton Data Logger модификаций DS1922L/T/E и DS1923. В этом документе все моменты, связанные с вопросами калибровки регистраторов модификаций DS1922L/T/E и DS1923 и получения для них сертификата NIST, освещены более рельефно и более корректно в форме наиболее часто встречающихся вопросов пользователей и квалифицированных ответов на них специалистов компании-производителя.

Файл Содержание
Размер
Дата
AN4629
Application Note 4629. iButton® Data-Logger Calibration and NIST Certificate FAQs (Maxim Integrated, Engl.)
72 K
25.10.12
AN4629_RU
Перевод замечаний по применению Application Note 4629. Часто задаваемые вопросы (FAQ) о калибровке логгеров iButton и сертификате NIST (НТЛ "ЭлИн", Rus.)
153 K
06.11.12
NIST_Certificates
Пример сертификата Thermochron NIST Traceable Certificates
219 K
19.05.11
